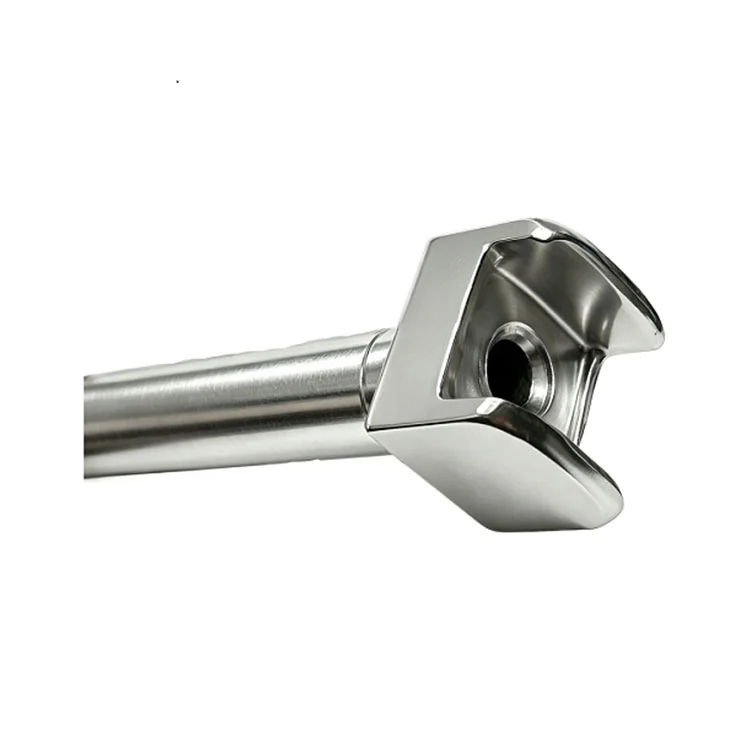

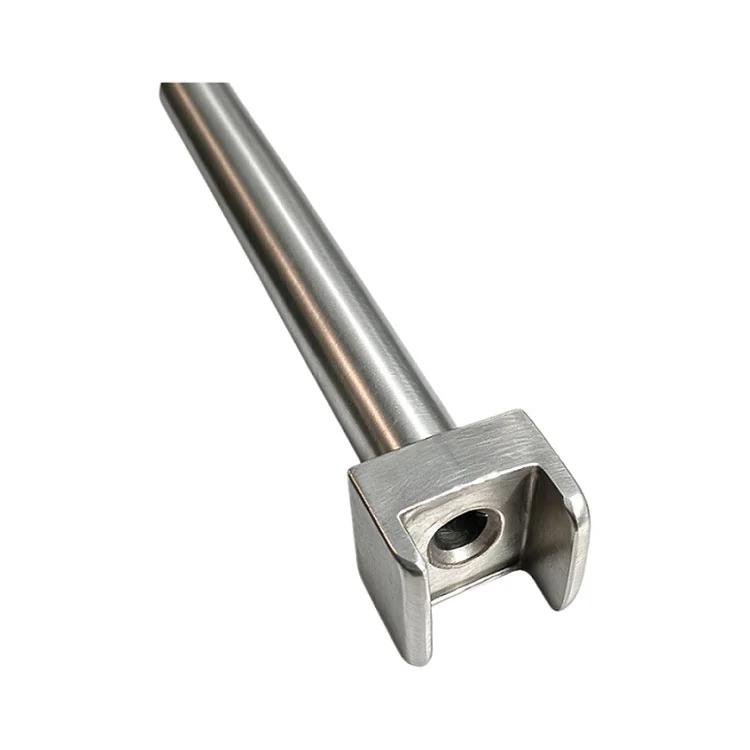

U形フォークエンドシャフト ピン穴付鋼製クレビスロッド

キマオ金属メーカーは、耐久性のあるピン穴付き U 字型フォークエンドシャフト鋼クレビスロッドを顧客に提供しています。ヨークまたはシリンダのロッドエンドにスライドさせ、クレビスピンを通し、割りピンでロックすることができます。終わり。剥がす糸はありません。ナッツと格闘する必要はありません。一日中せん断荷重に耐えられる頑丈なピボットジョイントです。農家はこれらをトラクターのリンケージに使用します。整備士はそれらを油圧シリンダーに取り付けます。オフロードリグでも信頼できます。穴径の公差は？ +/-0.05mmを保持しております。何か違うものが欲しいですか？それがここでの「カスタム」の意味です。寸法を教えてください。

何が得られるのかを説明しましょう。 U 字型フォークエンドシャフトスチールクレビスロッド（ピン穴付き）には平行な脚が付いています。曲がった脚は出荷されません。脚の幅とギャップは標準クレビス ピンと一致しますが、ここでもカスタムがオプションです。シャフトはフォークベースから伸びています。最後のピンホール？それは思いつきではありません。 CNC ミルで穴をあけるので、穴の中心が正確になります。バリは取り除かれます。指を切ったりピンを傷つけたりするような鋭いエッジはありません。表面仕上げ?通常、基本的な防錆のための黒色酸化物です。または、ご要望があれば亜鉛メッキも可能です。ご自身で溶接や塗装をご希望の場合は、生加工も承ります。すべての商品は、梱包前にゴー/ノーゴーゲージの簡単なチェックが行われます。適合しないクレビスロッドを欲しがる人はいません。図面をお持ちの場合は、それに合わせて対応させていただきます。そうでない場合は、どのマシンで起こっているのか教えてください。

製品パラメータ（仕様）

• 素材のオプション:製品は45＃鋼（標準）、4140合金鋼（高強度）、ステンレス鋼304/316（耐食性）などのカスタマイズにより生産できます。

• 直径範囲:シャフト部 10mm ～ 60mm (3/8" ～ 2-3/8")

• ピン穴の直径:3mm～20mm、公差+/-0.05mm

• フォーク脚の幅:クレビス ピンのサイズに合わせてカスタム

• フォークギャップ (内側):ピン径 + 0.1mm ～ 0.3mm のクリアランスに適合

• 全長:50mm ～ 300mm (2 インチ ～ 12 インチ) – さらに長いものも利用可能

• 硬度:圧延のまま ~HB200;ご要望に応じて HRC 35 ～ 42 まで熱処理

• 表面処理:黒色酸化物、亜鉛メッキ（黄色/青色）、普通またはリン酸塩

インストールガイド

U 字型フォークエンドシャフトの場合、ピンホール付きスチールクレビスロッドの取り付けは複雑ではありませんが、いくつかのトリックを使用することで頭を悩ませることがなくなります。

始める前に – 取り付け穴の汚れを取り除きます。グリットがピンの表面に傷を付けます。また、フォークのギャップがクレビス ピンの長さと一致していることを確認してください。ピンがフォーク脚の外幅より短い場合、ロックしません。

位置合わせ – 接続する 2 つのパーツの位置が揃う必要があります。オフセットしている場合、ピンはバインドされます。こじ開けバーやラチェット ストラップを使用して、物を所定の位置に押し込みます。ピンを無理に押し込まないでください。

ピンの挿入 – 手で押します。ハングアップする場合は、ピンを少し回転させてください。バリやわずかなズレが引きずりの原因となる場合があります。それでもうまくいかない場合は、穴の位置をもう一度確認してください。

ロック – コッターピンの脚は少なくとも 15 ～ 20 度広がります。平らに潰さないでください。平らな脚は緩んで動作する可能性があります。

最終チェック – ジョイントをつかみます。小刻みに動かしてみてください。わずかな遊びは正常です。クレビス ジョイントは精密ベアリングではありません。カチャカチャという音は、ピンが小さすぎることを意味します。お電話ください。
