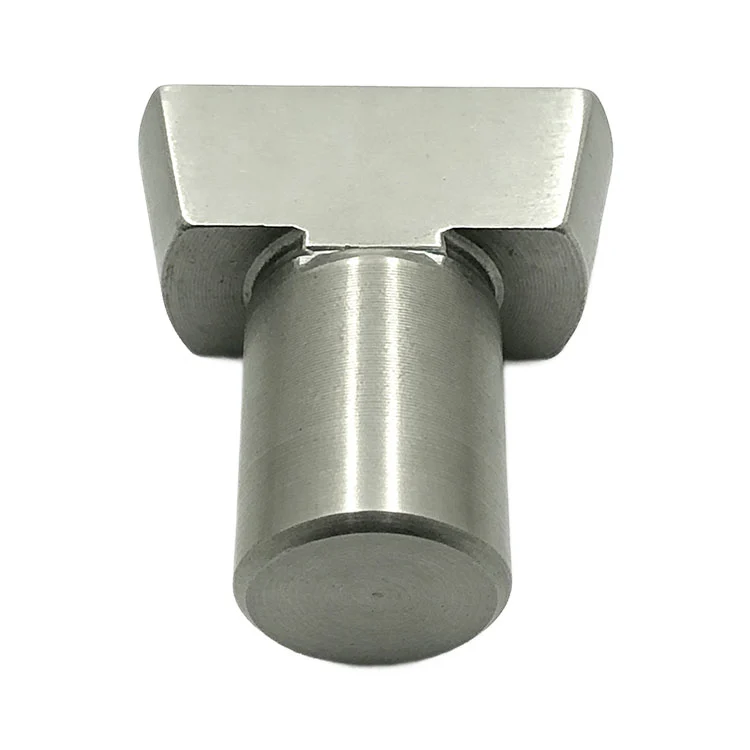

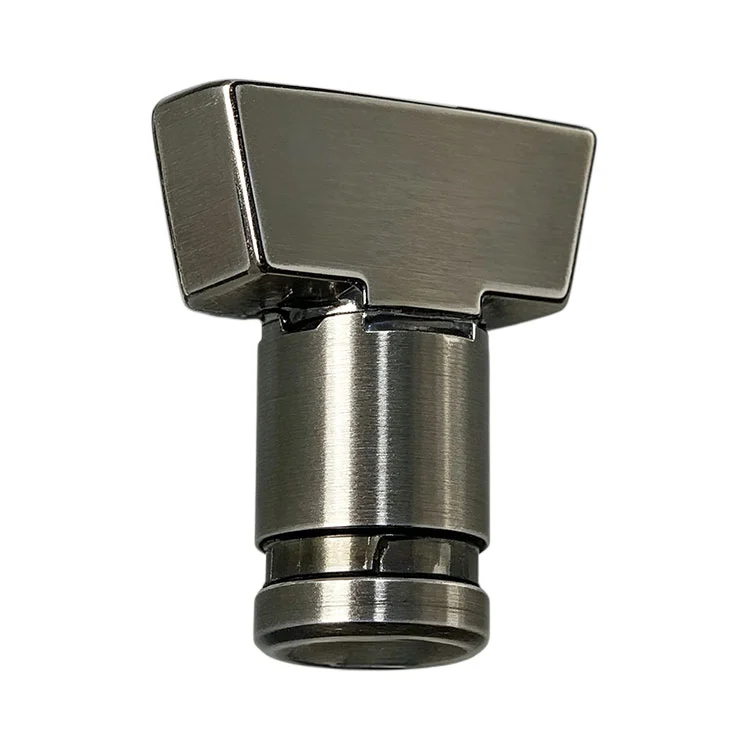

治具の位置決め用の T ハンドル ロッキング ピン付きインデックス プランジャ

Qimao Metal メーカーの中国インデックスプランジャーは、治具の位置決め用の T ハンドルロックピン付きで、シンプルなデザインと堅牢な職人技が特徴です。高品質で耐久性があり、業務効率が大幅に向上します。

使用方法

1-この T ハンドル ロッキング ピン付きインデックス プランジャーの取り付けを開始する前に、プランジャーを素早く引いてください。ザラザラした感じになったら？拭いてください。金属片はこれらの現象の原因であり、防ぐには 5 秒かかります。

2- 治具の取り付け — T ハンドルを引いて 4 分の 1 回転ひねります。カチッと音がして格納位置に収まるのが感じられます。これは、ワークピースの位置を決めているときにピンが外れていることの合図です。

3-所定の位置にロックします - ハンドルを後ろに回転させて解除します。スプリングがピンを位置決め穴に押し込みます。無理強いしないでください。スムーズに落ちない場合は、プランジャーではなく、穴の位置合わせがずれています。

4 解除するには、引っ張ってひねるという同じ動作を行います。ピンが引っ込めば完了です。

製品パラメータ（仕様）

Tハンドルは実際に役立ちます

T ハンドルが本物のグリップ力を発揮します。必要に応じて、斜めに引っ張ることもできます。 1 本の指が忙しい場合は、2 本の指を使用できます。また、ハンドルの向きがどの位置にあるかを知るためにそれを見る必要はありません。水平は通常、ロックアウトを意味します。ぶら下がっているということは、従事していることを意味します。シンプルな視覚的合図により、毎回 1 秒を節約できます。合計すると 10 時間のシフトになります。

2 つのバージョン — どちらが必要かがわかります

ほとんどの人は、間違ったものを注文するまで、治具の位置決め用の T ハンドル ロッキング ピン付きインデックス プランジャーが 2 種類あることに気づきません。そんな人にはならないでください。

リセットタイプ（ノンロックアウト） — 引くと伸びます。手を放すと、バネが元に戻します。それでおしまい。絶えず関与したり離脱したりするアプリケーションに適しています。インデックスダイヤルやクイックチェンジ治具などを考えてみましょう。

ロックアウトタイプ — 90°引っ張ってひねります。これで、ピンはひねって元に戻すまで引っ込んだままになります。ワークを所定の位置にスライドさせてロックする必要がある場合に最適です。穴の位置を合わせているときにピンが跳ね返り続けたらどうなるでしょうか?はい、それはイライラします。

約70％ロックアウトタイプを販売しております。ほとんどの治具作業には追加の制御が必要です。
