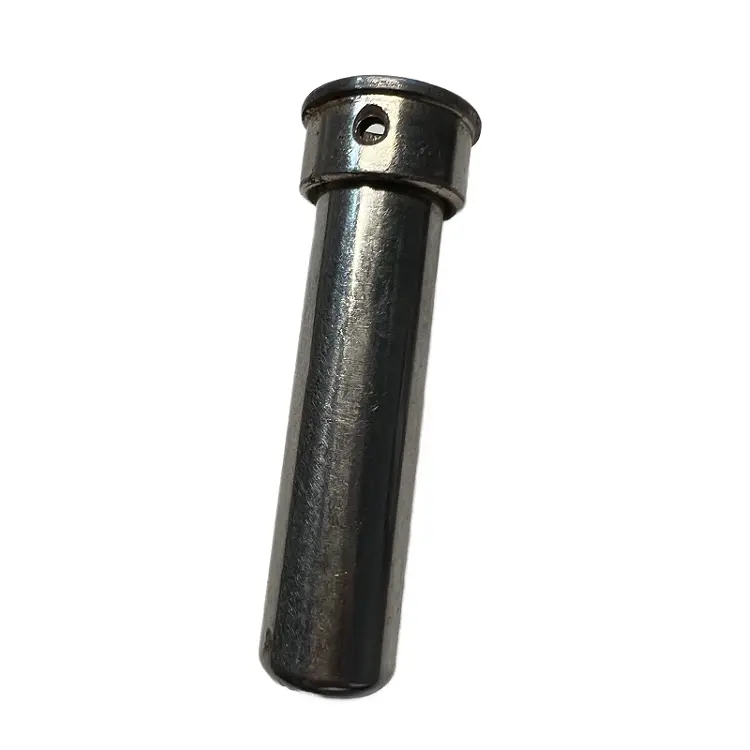

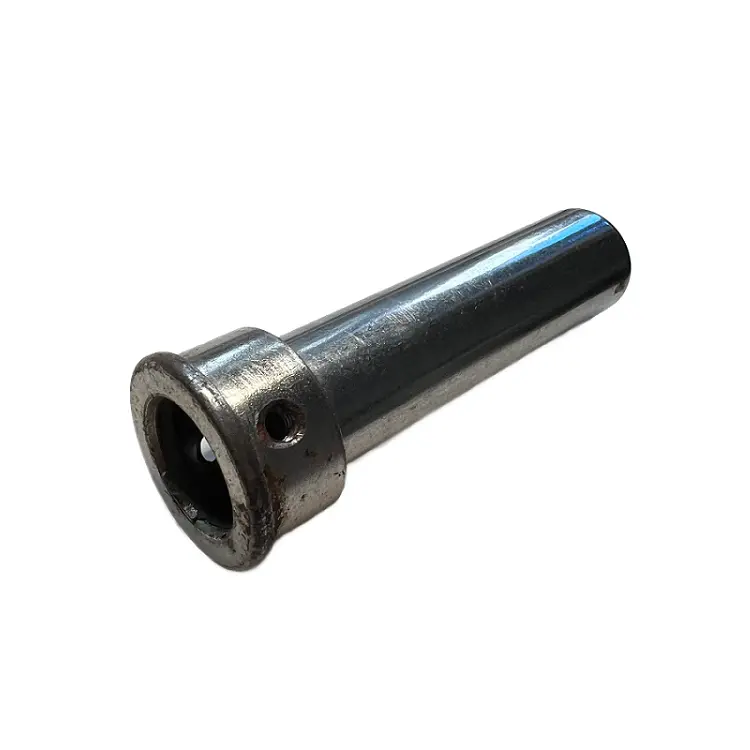

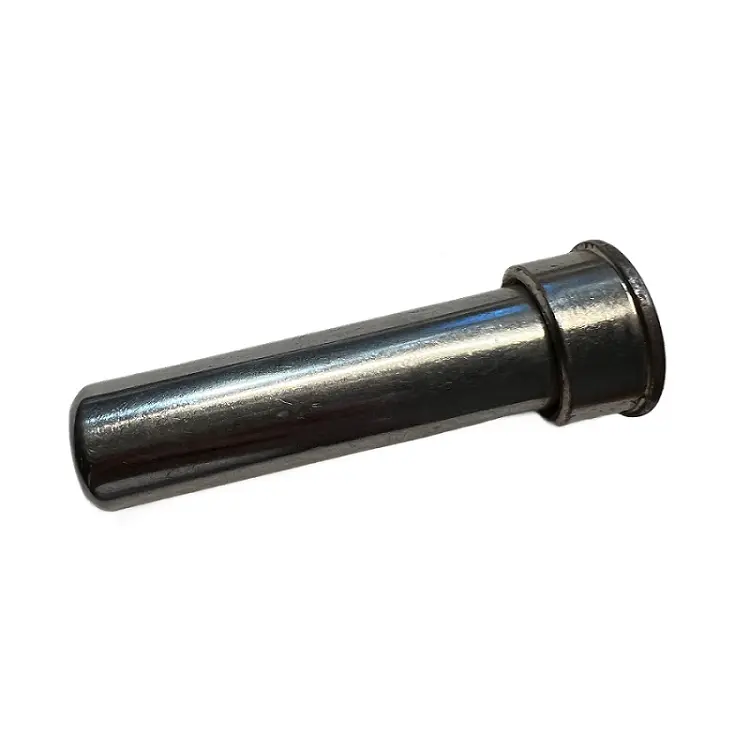

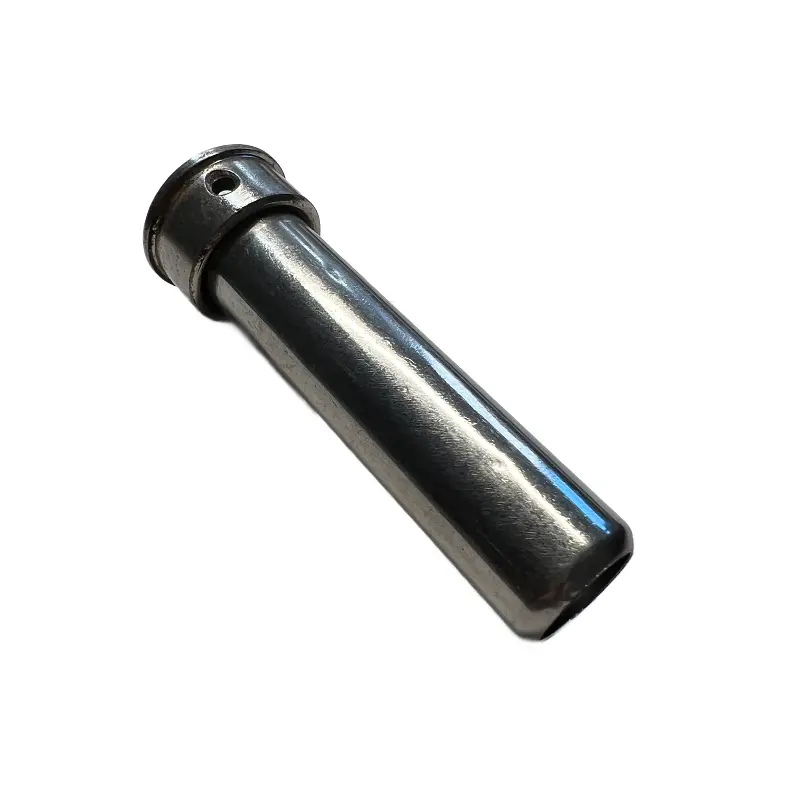

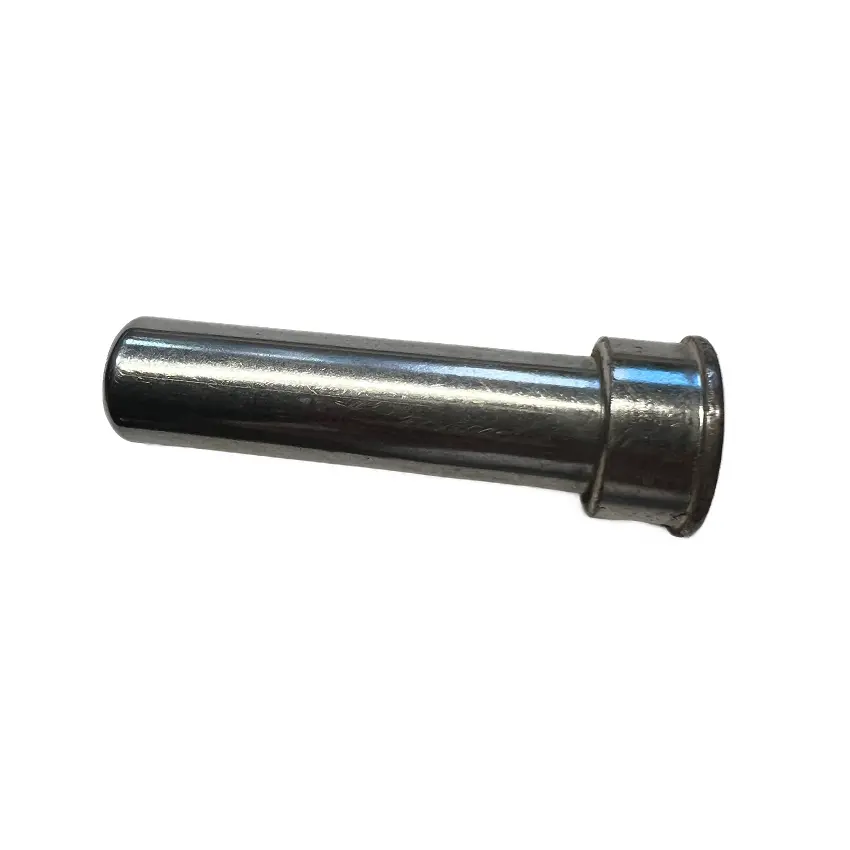

ソリッドピンを置き換える スルーホール付き中空ショルダーピン

Qimao 金属メーカーのソリッド ピンの交換用スルーホール付き中空ショルダー ピンは、標準的なソリッド ショルダー ピンの直接の代替品です。外径、ショルダー高さ、全長は一般的なソリッドピンの寸法と一致します。違いは内部にあります。精密に開けられた貫通穴により、通常の負荷に十分な壁厚を残しつつ、不要な材料が除去されます。

まずはセンタレス研削棒材から始めます。次に、CNC でショルダー プロファイルを回転させ、1 回のクランプ操作で貫通穴を開けます。これにより、穴の同心円は外径に対して 0.05 mm 以内に保たれます。ぐらつきはありません。ピボットとして使用する場合、中心から外れる問題はありません。

ショルダーは、嵌合部分に対する確実なストップとして機能します。ショルダーの下の直線部分は、回転またはスライドのための座面を提供します。ソリッドピンと同じ位置決め機能が得られますが、質量は大幅に軽減されます。折りたたみリンケージ、アクセス パネル、ケーブル配線ヒンジなどの用途では、この中空設計により、ワイヤーや小さなチューブ用の通路も内蔵されます。

製品パラメータ（仕様）

製品の特徴

• 直接交換 標準ソリッドショルダーピン用のスルーホール付き中空ショルダーピンをソリッドピンと交換 - 外形寸法は同じで、ハウジングの変更は不要

• 全長の貫通穴により、直径と壁の厚さに応じて重量の 30 ～ 60% が削減されます。

• 0.05mm 以内の同心の穴と外径 - 同じ CNC クランプ操作で穴あけと回転

• 実際のせん断荷重と軸受荷重に基づいて計算された最小壁厚 – 推測は不要

• 無料のエンジニアリングレビュー – ソリッドピンの図面と荷重情報をお送りください。壁の厚さを推奨します。

応用

• 航空宇宙アクセス パネル ヒンジ – ソリッド ピンを置き換えるスルーホール付き中空ショルダー ピンは、ハウジングの再設計やボルト パターンの変更を行わずに重量を削減します。

• レーシングカーのサスペンション ピックアップ – バネ下重量を削減し、タイヤの接触を改善し、ステアリングの応答性を向上させます。

• 折りたたみ自転車のフレームピボット - 軽量なので折りたたみが簡単、ステンレス製のオプションは路面からの飛沫を防ぎます。

• 医療機器位置決めアーム – 看護師や医師が毎日持ち上げる重量が軽減されます。

• 折りたたみナイフとマルチツールピボット - 中空の中央により、クランプ用にネジを通すことができます。

• ドローンと UAV の折りたたみアーム – 各ピボットのグラム数を節約し、レース用ドローンや商用ドローンの飛行時間を延長します。

• ケーブル管理ヒンジ - 保護された中空の中心を通してセンサー ワイヤーまたは電源ケーブルを配線します。

• 衛星展開可能なメカニズム – 限られた予算では質量削減が重要であり、中空のチタンまたはアルミニウムが効果的です。

• 手動旋盤チェンジギアピボット - ギアバンジョーを動かすときの軽い感触、セットアップ変更時の疲労の軽減

• ラボ用クランプ スタンド – 軽量で繰り返し調整可能、貫通穴によりテザーで紛失を防止

• 自動車のボンネットとトランクのヒンジ – ステンレス製の中空ピンは錆に強く、車両あたり数オンスを節約します。

• エクササイズ機器のピボット ポイント - ジム内での輸送や移動に必要なマシンの総重量を軽減します。

• マリンハッチヒンジ - ピンが船外に落ちないように、安全ストラップを穴に通します。

• 3D プリンターの移動ステージ – 移動質量が少ないため、高速印刷時のリンギングやゴーストが軽減されます。

• 銃器のトリガーとハンマーピン – 中空の端により、フレームを打ち込んだり損傷したりすることなく、特別なツールを取り外すことができます。

• コンベヤーローラーのスタブシャフト - 回転慣性が低いため、始動/停止が速くなり、ベルトの摩耗が少なくなります。

• カメラ リグとジンバル ピボット – ピンが軽いため、ジンバル モーターのバッテリー電力消費が少なくなり、動作温度が低くなります。

• オートバイのレバーピボット - レバーあたり数グラムを節約し、長距離ライドでのライダーの疲労を顕著に軽減します。

• オフィスチェアの傾斜機構 - 工場労働者の組み立て重量と家具会社の輸送コストを削減します。

インストールガイド

1. 既存のソリッドピンを取り外します。両方の嵌合部品の穴を掃除します。

2. ソリッド ピンを交換するスルーホール付き中空ショルダー ピンの直径が部品の座ぐりまたは凹みと一致していることを確認します。肩は面一か少し下に置く必要がありますが、決して誇張しないでください。

3. 中空ピンの直線部分を最初の嵌合部分に挿入し、次に 2 番目の嵌合部分に挿入します。貫通穴は、後でケーブルやツールを配線する可能性がある方向を向いている必要があります。

4. ショルダーが合わせ面に接触するまで、押すか軽くたたきます。ショルダーエッジを直接ハンマーで叩かないでください。肩面全体に接触する柔らかい面のマレットまたはプレスツールを使用してください。

5. スリップフィット用途の場合、反対側の端に止め輪または止めねじが必要になる場合があります。ピン直径の 2 倍を超える深さの中空ピンを圧入することはお勧めしません。薄い壁が崩れる可能性があります。

6. 取り付け後、ピンが回転しないことを確認してください。回転が必要な場合は、クリアランスが0.02～0.05mmであることを確認してください。
