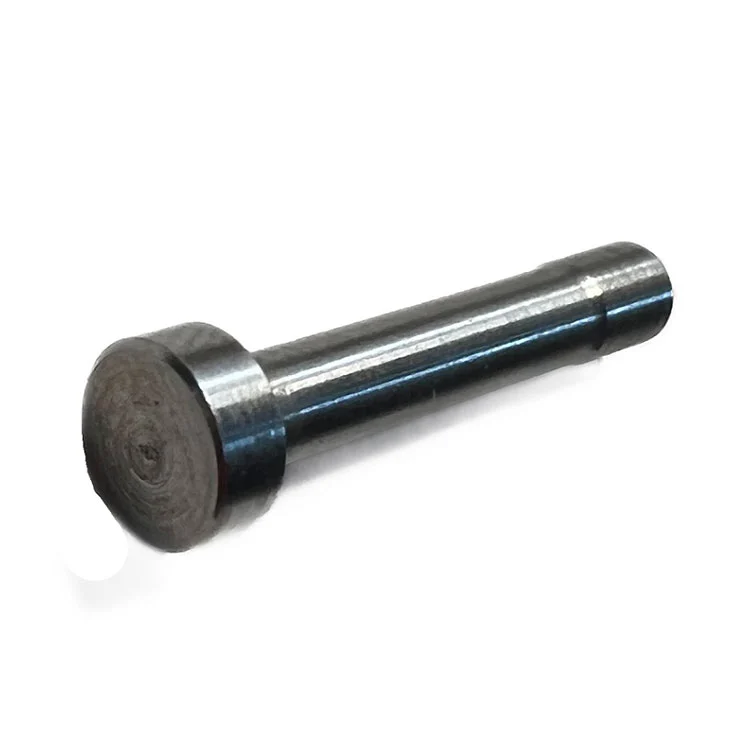

組立ライン用クイックチェンジツールフリー平頭段付位置決めピン

Qimao Metal Maker の組立ライン用のこの耐久性のあるクイック チェンジ ツール フリー フラット ヘッド段付き位置決めピンは、組立ラインでの工具不要の瞬時の切り替えを可能にします。バネ仕掛けの戻り止め機構により、オペレーターはピンを手で取り外したり挿入したりできるため、ダウンタイムが大幅に短縮されます。フラットヘッドは柔らかいままなので、叩いても欠けません。各ピンはコンパレータに簡単にパスされ、ステップの深さとヘッドの厚さをチェックします。段差の公差はプラスまたはマイナス0.01mmです。小さな段ボール箱に 10 個ずつ、ワックスを塗った紙袋に詰められています。

平頭の段付き位置決めピンの設計により、正確な Z 軸の位置決めが可能になり、平頭が治具に対して同一平面上に配置されます。パレットストップ、ワークピース位置決めステーション、モジュール式治具システムに最適です。耐摩耗コーティングを施した硬化工具鋼から作られています。

標準レシーバーブッシュと互換性があります。色分けされたヘッド オプションにより、ピン サイズを視覚的に識別することができます。このクイックチェンジピンソリューションにより、レンチが不要になり、人間工学に基づいた負担が軽減され、モデルの切り替えが迅速化されます。

使用方法

平頭がプレート表面に接触するまで、ピンを最初の位置決め穴にまっすぐ押し込みます。それだけです。工具は必要ありません。大きな段差がザグリ穴に当たって止まるため、段差部は独自の深さを見つけます。組立ライン用クイックチェンジツールフリー平頭段付位置決めピンが曲がって入った場合は、頭の端を2本の指で掴んで引き抜き、再度試してください。きつい穴の場合は、ステップの直径に軽い機械油をほんの一滴拭き取ります。平らなヘッドの表面には決して拭かないでください。取り外すには、ヘッドの端の下に爪を引っ掛けるか、プラスチック製のてこウェッジを使用します。プレートに傷を付けても構わない場合以外は、金属製のドライバーを使用しないでください。高速組立ラインでは、オペレーターは 2 秒以内にピンを交換できます。

製品パラメータ（仕様）

ファクトリーアドバンテージ

私たち Qimao 金属メーカーは、すべてのクライアント向けに工具金型のカスタマイズを行っています。定期的にご注文いただくお客様の場合、組立ライン用クイックチェンジツールフリー平頭段付位置決めピンなどの製品は通常在庫を用意しておりますので、金型の発注と再発注の計画がある場合、500個以上の数量についてはセットアップ料金はかかりません。もう追加料金はかかりません。 当社では手動タレットマシンではなく、ライブツーリングを備えた自動旋盤を使用しています。これは、バッチ全体にわたって一貫したステップ深さを意味します。すべてのピンは梱包前にケースとコアの硬度テストを受けます。注文書には、チェックマークだけでなく実際の数値が記載された簡単な検査シートが付属しています。標準以外のステップ高さが必要な場合は、通常 5 営業日以内に実行できます。サンプルのMOQはありません。営業担当者だけでなく、作業を担当する機械工にも相談できます。

カスタム製品のプロセス

上段径、下段径、全長、皿頭厚をお知らせください。

組立ライン用クイックチェンジツールフリー平頭段付位置決めピンの製品など。ラフスケッチを送信します – 完璧である必要はありません。あるいは、小切手のために抽選を私たちに提供したほうがよいでしょう。段差（2つの直径の差）とご希望の材質を確認させていただきます。次に、当社の工具担当者が、適切な超硬インサートがあるかどうか、または研削する必要があるかどうかを確認します。ほとんどのカスタム サイズについては、1 日以内に図面を作成し、2 日以内に価格を提示します。サンプル生産は通常 20 ～ 50 個です。フィクスチャでテストします。ステップフィットが緩すぎたり、きつすぎたりする場合は、0.005mm ずつ調整して再度実行します。サンプルの承認後に生産が開始されます。
