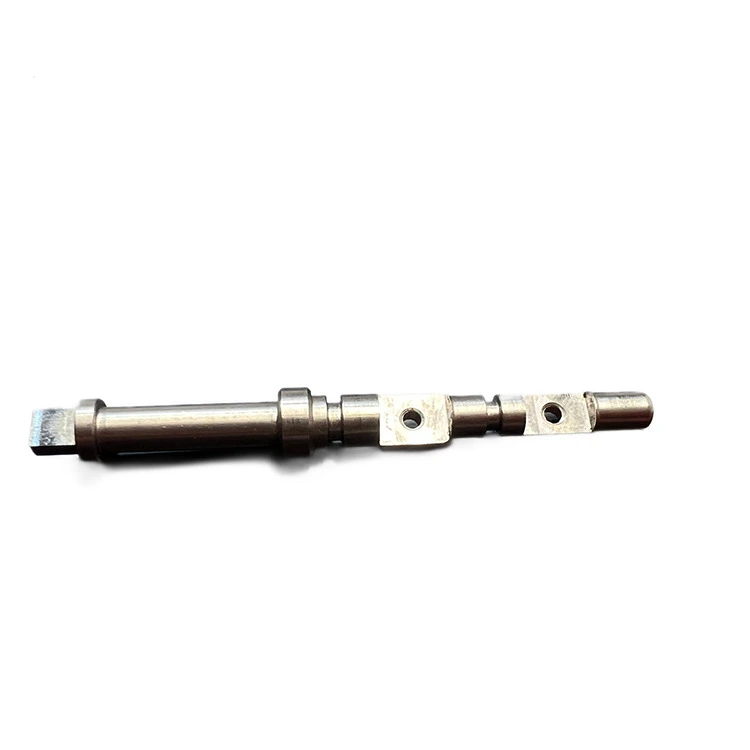

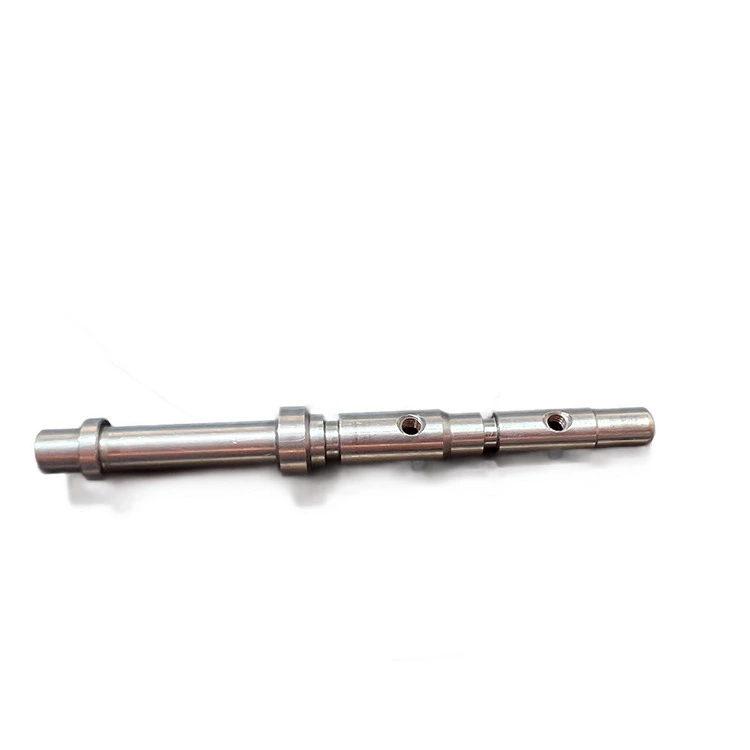

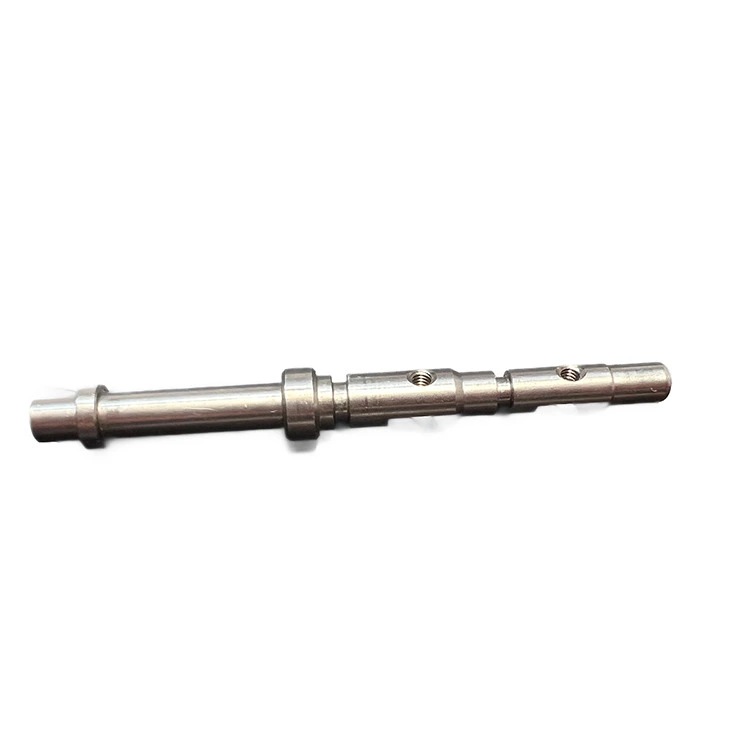

回転制御システム用の精密鋼製ヒンジ ピン

Qimao Metal メーカーは、スチールとステンレススチールを使用したロータリー制御システム用の精密スチール ヒンジ ピンの生産を開始しました。当社の CNC 旋盤は、プラスゼロマイナス 1000 分の 2 インチの公差まで外径を加工します。これは、ほとんどのロータリー コントロールに十分な締め付けですが、組み立てが困難になるほど締め付けるわけではありません。次に、ピンが何も傷つけずに所定の位置に滑り込むように、両端に小さな面取りを切り取ります。ご要望がない限り、派手なコーティングは行いません。熱処理は行っておりません。きれいで真っ直ぐな精密な研磨面です。ピンは、回転するには十分に緩いが、がたつきを避けるために十分にしっかりと嵌合されているため、ほとんどの用途では潤滑剤を必要としません。長さと直径を教えてください。ドロップインして機能するピンを出荷しています。

製品パラメータ（仕様）

製品の特徴

1. 一体構造の機械加工 ロータリー制御システム用の精密スチール ヒンジ ピン全体は 1 本の金属棒から作られています。溶接や接合はなく、別々の端が押し付けられることもありません。つまり、時間の経過とともに緩むものは何もありません。入れたものはそのまま残ります。

2. 厳しい直径公差 外径はプラスゼロマイナス0.002インチを保持します。これにより、ピンが嵌合穴内の中心に保たれます。左右のスロップがないということは、制御信号が再現可能であることを意味します。

3. 真直度は 0.003 インチ/フィート未満に保たれます 曲がったピンは固着したり、読み取り値が不安定になったりします。バッチごとに定盤上で検査を行っております。 3,000分の3を超えて曲がる場合は出荷されません。

4. 滑らかな表面仕上げ 機械加工された表面のサイズは 32 マイクロインチ以上です。自由に回転できるほど滑らかですが、鏡面研磨されていません。プラスチックブッシュを摩耗させるような粗い箇所はありません。

5. 両側端面取り 両端に小さな角がカットされています。これは組み立て時に役立ちます。エッジに引っかかることなくピンが穴を見つけます。ベンチ上で 20 ユニットを組み立てる場合に時間を節約できます。

6. ステンレスまたは普通鋼の選択 303 ステンレス製で湿った場所や屋外でのコントロールに最適。耐食性よりもコストが重要な屋内乾式用途向けの 12L14 鋼。どちらの方法でも同じ公差です。

 応用

1. オーディオ機器のポテンショメータシャフト ボリュームノブとトーンコントロールには、スムーズに回転し、左右にぐらつかない、ロータリーコントロールシステム用の精密スチールヒンジピンが必要です。シャフトが緩んでいるとギシギシ音がします。このピンは自由に回転しながら中心を保持します。

2. HVAC システムのダンパーリンケージ エアハンドリングユニットはリンケージロッドとピボットピンを使用します。ピンに傾きがあるとダンパーの位置がずれてしまいます。室温が不均一になります。厳しい公差により、ダンパーを設定した場所に維持します。

3. 産業プロセス制御におけるバルブアクチュエータ クォーター ターン バルブは、すぐに摩耗しないピボット ピンに依存しています。ステンレスバージョンは化学プラントに対応します。滑らかな表面により、パッキングランドの密閉性がより長く保たれます。

4. 小型エンジンのスロットルリンケージ 芝刈り機、発電機、ゴーカートは、エンジン速度に単純な回転制御を使用します。ヒンジピンが緩んでいるとスロットルの感触が曖昧になります。このピンは、確実な停止と反復可能な設定を提供します。

5. 無線機器の同調コンデンサ 昔ながらの可変コンデンサは、完全に真っ直ぐでなければならないシャフト上で回転します。曲げると静電容量が変化します。当社の真直度仕様により、全範囲にわたって正確なチューニングが維持されます。

6. 楽器のペダルリンケージ ピアノのペダルとオルガンのスウェル ペダルはヒンジ ピンを中心に回転します。プレーヤーはピンが緩んでいると感じます。楽器が安っぽく感じてしまいます。タイトなピンは、足元にしっかりとした予測可能な抵抗を与えます。

使用方法

ステップ 1 – ボアを清掃する ピンが入る穴を拭きます。汚れや古いグリースがあると有効径が変化します。綿棒または小さなブラシを使用してください。 10 秒かかりますが、後でトラブルを避けることができます。

ステップ 2 – 手でフィット感を確認する 指だけを使って、回転制御システム用の精密スチール ヒンジ ピンをボアにスライドさせます。軽い圧力で入るはずです。ハンマーが必要な場合は、ピンが大きすぎます。抜けてしまった場合は、ピンが小さすぎます。

ステップ 3 – 奥まで挿入する ピンがコントロール アセンブリの外側部分と同じ高さになるまで、または設計に肩がある場合は肩に達するまで、ピンを押します。隙間は許されません。

ステップ 4 – 手で回転させる コントロールを可動範囲全体に回します。きつい箇所や擦れのないスムーズな動きを感じるはずです。固着している場合は、ピンを抜き、バリがないか確認してください。

ステップ 5 – 必要に応じてセキュリティを確保する 一部のロータリー コントロールには、保持クリップまたは止めネジが必要です。今すぐそれらをインストールしてください。ピンに対して止めネジを締めすぎないでください。ちょうどぴったりプラス4分の1回転。

ステップ 6 – 負荷をかけた状態でテストする コントロールを 20 サイクル実行します。サイドプレイやバインディングがないか再度確認してください。良いピンは、サイクル 20 でもサイクル 1 と同じように感じられます。
