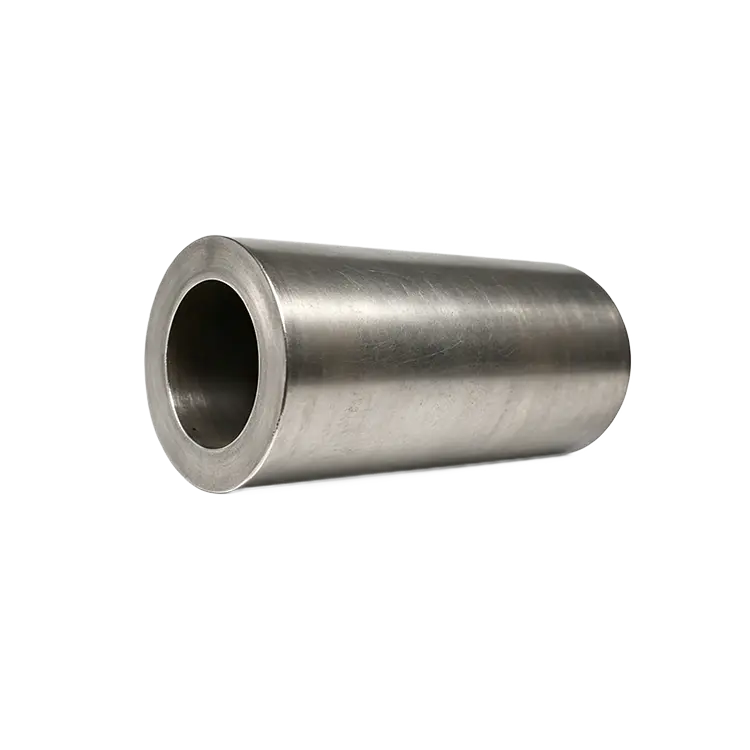

自動化機器用精密中空鋼軸ブッシュ

Qimao Metal Makerは専門サプライヤーとして、オートメーション機器向けの高品質の精密中空鋼軸ブッシュを提供しています。中空コアは中実シャフトと比較して重量を約 40% 削減し、サーボ モーターの寿命を延ばします。剥がれるような塗装はありません。汚れが入り込むような緩い公差はありません。100 万回のサイクル後も形状を保持するスチール製ブッシングだけです。インストールしたら、しばらく忘れてください。

製品パラメータ（仕様）

製品の特徴

· 表面硬化だけでなく完全硬化鋼 – オートメーション機器用の精密中空鋼シャフト ブッシング 中空部分は中実部分よりも曲がりやすいため、薄い肌硬化層は持続しません。全面焼入れを行っております（HRC 55～60）。ボアは往復シャフトによる傷がつきにくく、外径は横からの荷重がかかってもベルマウス状になりません。安価なブッシュが摩耗して緩んだ後も、長期間スムーズに動作し続けます。

· 1 つのセットアップで ID と OD を接地 – ほとんどのブッシングは最初に OD を接地し、次に ID を接地します。これにより、同心度エラーが発生します。同じクランプサイクルで両方の直径を研削するため、肉厚は0.01mm以内に均一に保たれます。直線運動はまっすぐなままです。揺れはありません。拘束力はありません。サイクルごとに予測可能な動作サイクル。

· 強度を損なうことなく軽量の中空設計 – 壁ではなく中央から材料を取り除きました。中空コアにより、中実シャフトと比較して総重量が約 40% 削減されます。これは、オートメーション アームが 1 日に何千回もサイクルする場合に重要になります。慣性が小さいということは、サーボモーターの動作が少なくなり、位置決めが鮮明に保たれることを意味します。

応用

ピックアンドプレイス オートメーション アーム – ロータリー アクチュエーターのメイン ピボット ブッシュとして使用されるオートメーション機器用の精密中空スチール シャフト ブッシュ。中空のデザインでセンサーケーブルが中心を通って、ワイヤーが移動経路に入らないようにします。精密 ID は、高速組立ラインで 1 分あたり 80 サイクルの場合でも、垂直リフト動作を拘束することなく真っすぐに保ちます。

· 軽量ガントリー用リニアガイドハウジング – あらゆるグラムが重要なアルミニウムハウジングブロックの内側に取​​り付けられています。中空シャフトブッシュはラジアル荷重を支えながら、空気圧ラインまたはワイヤーハーネスが中間を通過できるようにします。機械のレイアウトがすっきりし、時間の経過とともに引っかかったり磨耗したりする可動部品が少なくなります。

· 包装機のカムフォロア用途 – 回転カムアーム内の固定ブッシュとして使用されます。貫通硬化されたボアは、楕円形の摩耗を発生させることなく、硬化鋼製ピボット ピンの振動運動に対応します。連続稼働する包装ラインでの表面硬化ブッシングと比較して、通常の寿命は 2 倍以上になります。

· エンドオブアームツーリングチェンジャー – クイックチェンジカプラー内のアライメントおよび耐荷重ブッシュとして機能します。中空の中心には、空気圧ポートまたは電気ピン用のスペースが残されています。厳密な同心性により、手動で再調整することなく、毎回シフト後にツールが 0.02 mm 以内で同じ位置に再取り付けされます。

使用方法

オートメーション機器用の精密中空スチールシャフトブッシュを正しく取り付けるには、いくつかの簡単な手順を実行します。 まず、ハウジングのボアにバリや破片がないか確認してください。ブッシングは光の干渉を伴って押し込まれる必要があります。通常はブッシングの外径よりも 0.01 mm ～ 0.02 mm 強く押し込まれます。ハンマーではなくプレス機を使用してください。外輪のみを押してください。薄肉部分は決して押さないでください。相手軸は滑らかな研削仕上げ（Ra0.4μm以上）でシャープなエッジが欠けていることを確認してください。最初にシャフトを手でスライドさせて位置を確認します。ブッシュが装着される前にきついと感じる場合は、何かがずれている可能性があります。振動または高速アプリケーションの場合は、グリース溝を追加するか、当社の潤滑済みバージョンをご指定ください。古いブッシュを取り外すには、薄い壁ではなく外輪に接触するパンチを使用して裏側から押し出します。横遊びを感じたり、ボア内に摩耗跡が目に見える場合は交換してください。

制作内容

製品のオートメーション機器用精密中空鋼シャフトブッシュの材質は、高炭素軸受鋼、GCR15 グレードで、精密ベアリングに使用されるものと同じものです。硬度は HRC 55 ～ 60 で、単なる薄皮ではなく完全硬化されています。同じクランプ設定で両方の直径を研削するため、内径と外径の間の同心度は 0.01 mm 以内に留まります。センタレス研削後の内径および外径の表面仕上げはRa0.2～0.4μmです。肉厚のばらつきは最大0.01mmに抑えられており、荷重がかかっても薄くなる部分がありません。標準のボアサイズは 8mm から始まり、25mm までです。カスタム長さは最大 300 mm まで対応可能で、納期は約 12 ～ 18 営業日です。ドライランニング用途向けに、スパイラル グリース溝または PTFE コーティングされた ID も利用可能です。
