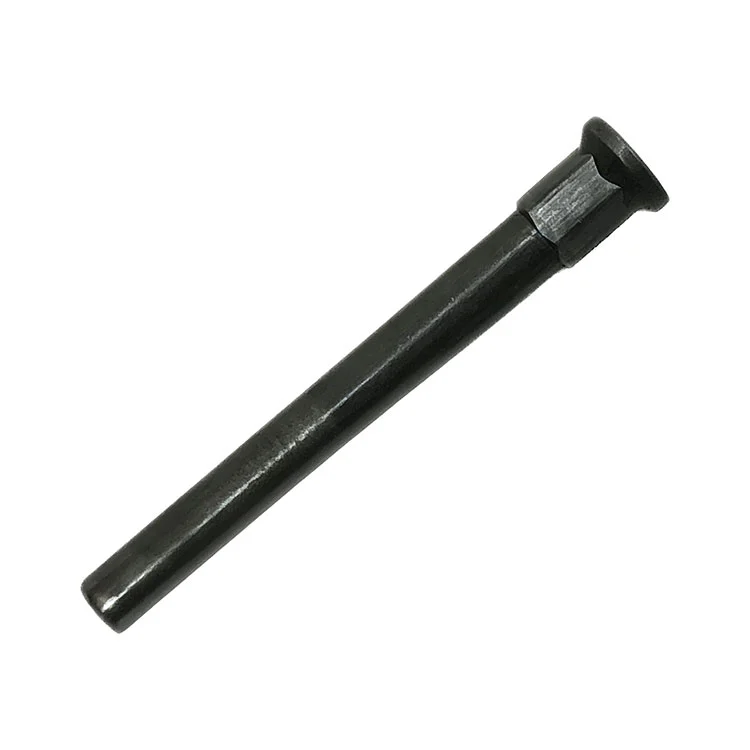

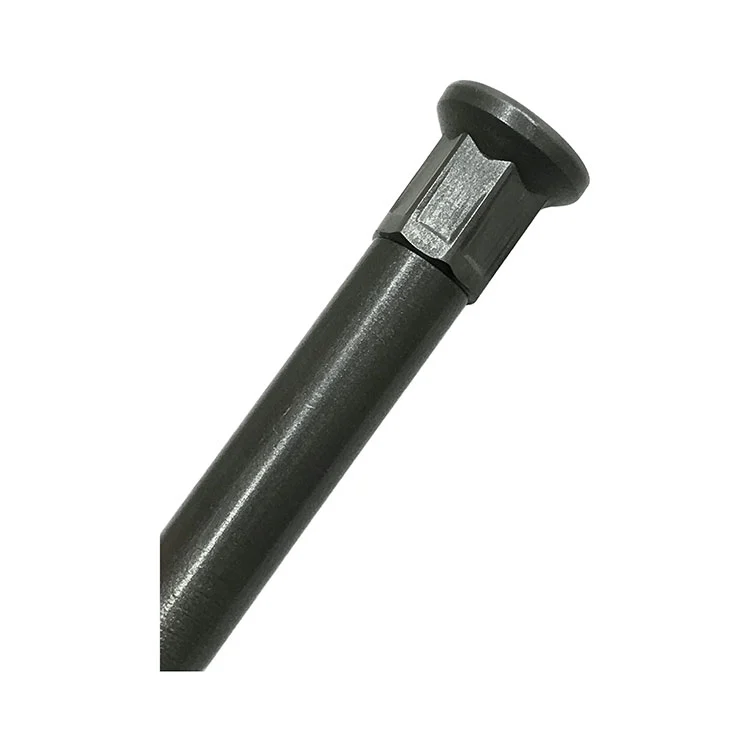

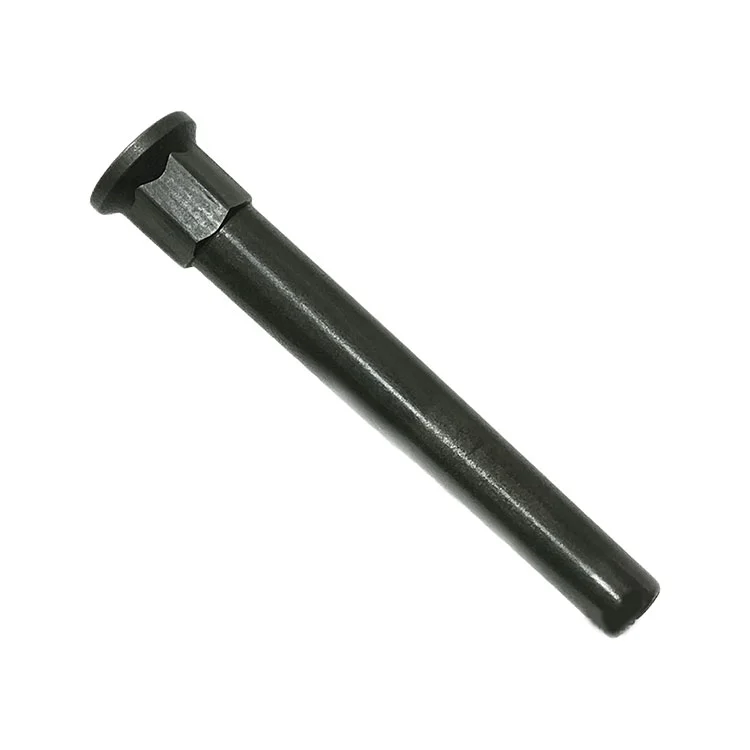

建設およびトンネル用プレキャスト コンクリート T ボルト ヘッド アンカー

Qimao 金属メーカーの建設およびトンネル用プレキャスト コンクリート T ボルト ヘッド アンカーは、プレキャスト コンクリートおよびトンネル覆工用途でプレインストールされたチャンネル システム用に設計された高強度ファスナーです。そのユニークな T 字型ヘッドは、熱間圧延 C チャネルに挿入した後に 90 度回転することができ、チャネル リップとの確実な機械的連動を実現します。

グレード 8.8 または 10.9 の炭素鋼で製造され、溶融亜鉛メッキまたは亜鉛メッキが施されており、過酷な地下環境でも優れた耐食性を発揮します。アンカーによりチャネルに沿った高さ調整が可能になり、耐荷重を損なうことなく設置公差に対応できます。

トンネルブラケット、ケーブルトレイ、パイプハンガー、プレキャスト壁接続の固定に最適です。回転防止リブ、一貫したねじ品質、事前に組み立てられたナット/ワッシャーのオプションなどの機能が含まれます。 EN 13121 および ASTM A563 規格に適合します。簡単な取り付け - 挿入、4分の1回転、仕様に応じたトルク - 現場での溶接や穴あけが不要です。

製品パラメータ（仕様）

製品の特徴

1-建設およびトンネル用のプレキャスト コンクリート T ボルト ヘッド アンカーはチャンネルのプロファイルに一致し、締め付け中に回転しません。

2 仕上げオプション: ダクロメットまたは溶融亜鉛メッキ、500 時間以上の塩水噴霧に合格。

3 つの丸みを帯びたヘッドの移行によりストレスポイントが軽減され、疲労寿命が 30% 増加します。

4-標準のナットとワッシャーで動作します。手または電動工具を使用して取り付けることができます。

制作内容

建設およびトンネル用のプレキャスト コンクリート T ボルト ヘッド アンカーは鋼で機械加工されています。長さは 40mm ～ 160mm でご利用いただけ、ご要望に応じてカスタム オプションもございます。 T ヘッドの高さは 5 ～ 9 mm、幅はネジの直径の約 1.5 倍であるため、ねじれることなくチャネル内にしっかりと収まります。すべてのバッチは工場から出荷される前に磁性粒子検査を受けます。これにより、ヘッドの成形プロセス中に形成された可能性のある小さな亀裂が検出されます。輸送の際、アンカーは輸送中に糸が絡まらないように、プラスチックのライナーが入った防湿カートンに入れられます。

使用方法:

1. プレキャスト部品の溝を清掃します – コンクリート残留物をすべて除去します。

2. 建設およびトンネル用プレキャスト コンクリート T ボルト ヘッド アンカーを溝の開口部に押し込み、内部に引っかかるまで 90° 回転します。

3. ブラケット、ワッシャーを取り付け、ナットを120～150N・mで締め付けます。

4. アンカーが滑らないことを確認します。トンネルの場合は、ランダムなサンプルで抜き取りテストを実行します。
