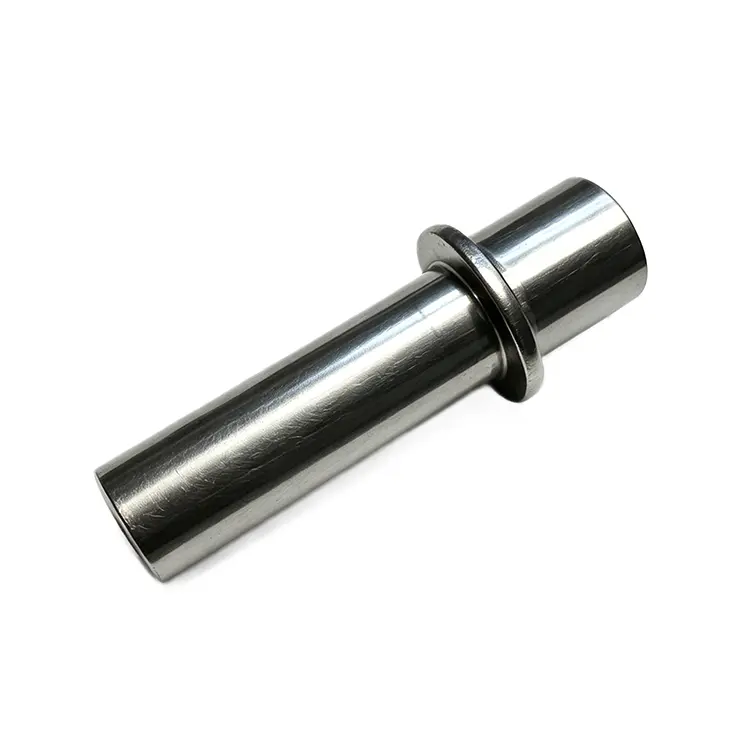

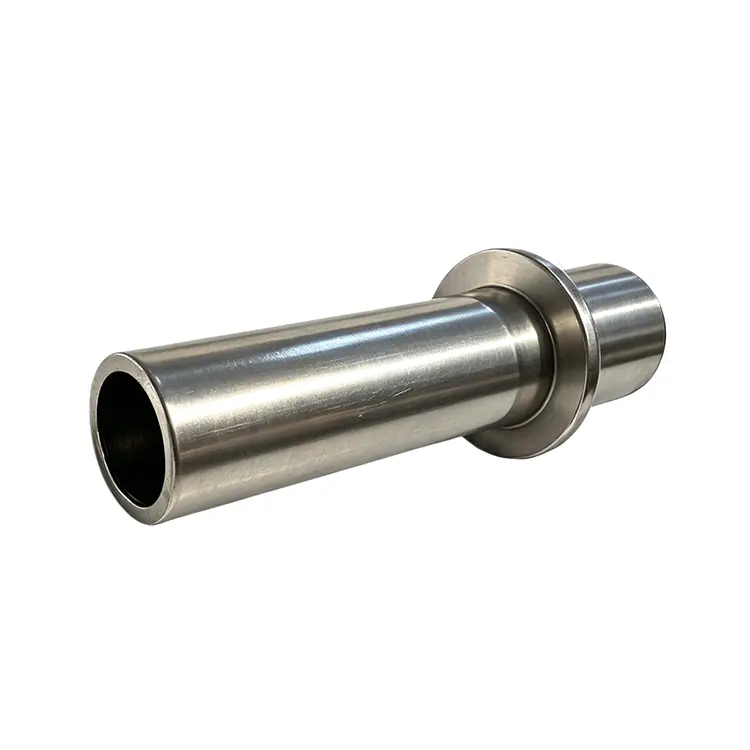

自動化機器用中空鋼製フランジ付きショルダーブッシュ

これは Qimao Metal メーカーのオートメーション機器用の高品質中空鋼フランジ付きショルダー ブッシュです。中央のキャビティにより、エア ライン、センサー ワイヤー、または潤滑チューブがピボット ポイントを直接通過できます。圧入取り付け時の傾きを解消します。

材料は顧客が選択したものによって異なりますが、コアは延性を保ちます。内径公差H7、外径公差g6。中空セクションにより、回転質量が中実同等品と比較して最大 35% 削減され、高速インデックス用途におけるモーターのトルク要件と発熱が直接低減されます。

製品パラメータ（仕様）

製品の特徴

中空コア – オートメーション機器用の中空鋼製フランジ付きショルダー ブッシュは、ワイヤ、エア ライン、または冷却チューブをピボットに直接通します。

一体型フランジ – 個別のスラストワッシャーや止め輪が不要になります。

肌焼き鋼 – 55 ～ 60 HRC の摩耗表面と、丈夫で耐衝撃性のコアを備えています。

プレスフィット対応 - 外径とボアを研削し、取り付け後のラインリーミングは必要ありません。

回転防止フラット (オプション) – 高トルク振動用途向け。

応用

• 空気圧グリッパーを備えたオートメーション機器ピックアンドプレースユニット用の中空鋼製フランジ付きショルダーブッシュ (ブッシュ内に通されたエアチューブ)

• リミットスイッチに中央配線が必要なインデックスダイヤルテーブル

• 冷却水ラインを備えた包装用フィルムシールジョー

• 自動テストプローブ（中空シャフト内で保護された信号線）

• パレタイジング用の多関節ロボットアーム (揺れる質量を軽減)

• 中央潤滑供給装置を備えた垂直リフトステーションのシャフトサポート

ご利用ガイド

ステップ 1 – ハウジングの準備

オートメーション機器用中空鋼製フランジ付きショルダーブッシュの機械ハウジングの穴の公差を確認してください。入口エッジを面取りします。

ステップ 2 – コールドプレス (推奨)

ブッシング外径部に軽油を塗布します。フランジ周囲のみに接触するフラット アーバー プレス ツールを使用し、中空エッジには決して接触させないでください。フランジがハウジング面に完全に固定されるまで押し込みます。

ステップ 3 – リーミングなし

熱処理後にホーニング加工を行っているため、ボアの仕上がり寸法はそのままです。リーマーを無理にかけると硬化した表面がダメになってしまいます。

ステップ 4 – 中空コアの使用

相手シャフトを挿入する前に、チューブまたは配線を中心に通します。フランジ以外の端に非金属グロメットを使用してワイヤを固定します。

ステップ 5 – シャフトの取り付け

軸公差はg6またはf7を使用してください。最初の 200 サイクルは EP グリースで潤滑してください。
