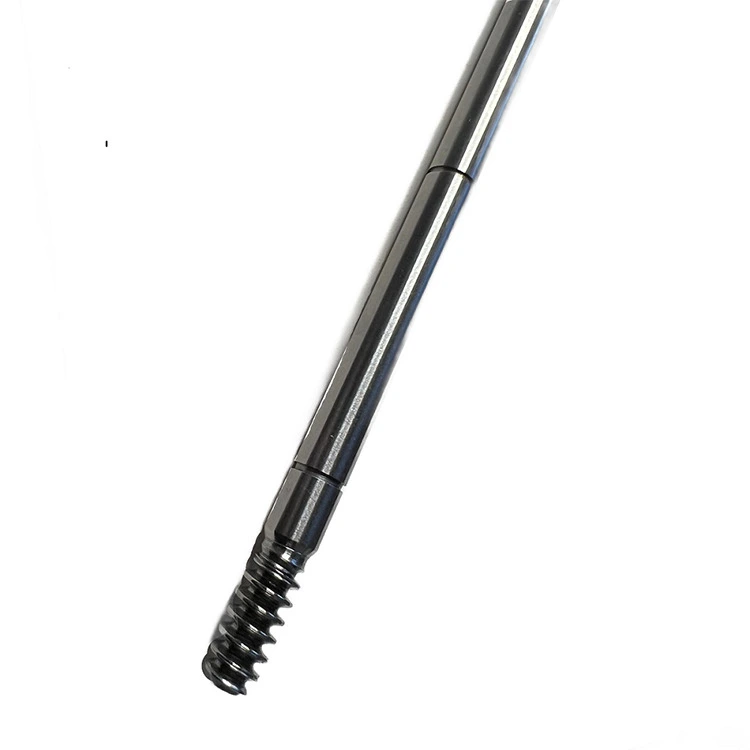

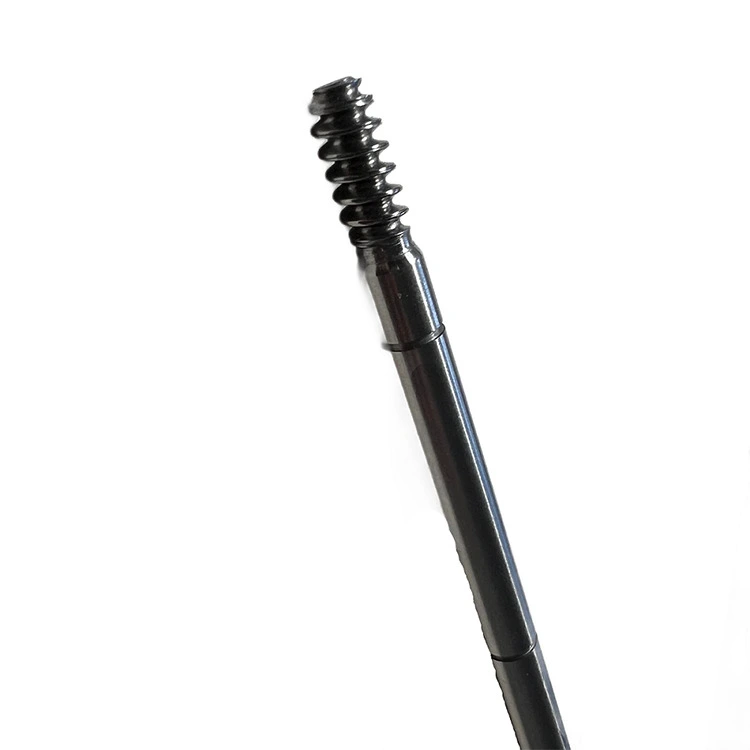

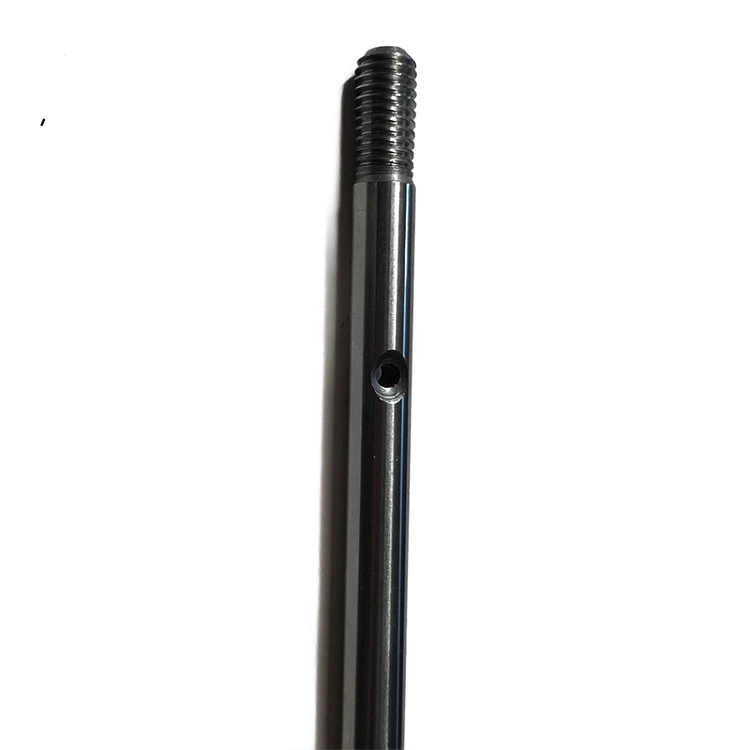

ギアボックス用高トルクウォームギアシャフト

Qimao Metal Maker のギアボックス用の高トルク ウォーム ギア シャフトのほとんどは、机上では問題なく動作しますが、実際のトルクがかかると失敗します。それが、この高トルク ウォーム ギア シャフトを別の方法で構築した理由です。 42CrMo4 または 20CrMnTi 合金鋼から始まり、負荷プロファイルに応じて表面硬化または貫通硬化が施されます。スレッドフランクは 58 ～ 60 HRC に達し、コアは衝撃やねじり力を吸収するのに十分な強度を保ちます。

熱処理後、ねじ山プロファイルを粗いホブ切りのままにするのではなく、CNC 研磨します。これにより、滑らかな側面、正確なリード角、およびウォームホイールに対する低摩擦が実現します。ベアリングのジャーナルとキー溝は同じセットアップで機械加工され、すべての同心度が 0.02 mm 以内に保たれます。振動や騒音もなく、確実なトルク伝達を実現します。ギアボックスに適合し、実際の作業条件下でも耐久性のあるウォーム シャフトが得られます。

肌焼きバージョンの場合は、930°C で浸炭してから焼き入れします。コアの硬度は約 30 ～ 35 HRC になりますが、ねじ山の側面は 58 ～ 60 HRC に達します。完全硬化バージョンでは、全体で 45 ～ 50 HRC を目指します。

硬化後、必要に応じてシャフトを矯正します。次に、ねじ山のプロファイル、ベアリングジャーナル、キー溝のベースを研削します。ねじ精度は DIN 3975 のグレード 6 または 7 に適合します。側面の表面粗さは Ra 0.4 μm 以上です。

すべてのエッジに面取りを追加し、両端にセンター穴をドリルで開けます。各シャフトには硬度レポートと寸法検査シートが無料で付属します。支払った金額に見合ったものを手に入れることができ、当社は欠陥を隠しません。

製品パラメータ（仕様）

製品の特徴

1. 表面硬化 20CrMnTi または硬化 42CrMo4 鋼から作られています。ネジ山側面の表面硬度が高く、ねじり力に耐える強靭なコアを備えています。安価な軟鋼シャフトは、高トルク負荷を受けると変形します。

2. ギアボックス用の高トルクウォームギアシャフトのねじ山は、熱処理後にCNC研磨されており、粗いホブ加工はされていません。研磨により歪みが取り除かれ、滑らかな側面が得られます。摩擦が低いということは、ギアボックス内の熱が少なくなり、オイルの寿命が長くなることを意味します。ウォームホイールの磨耗も遅くなります。

3. ベアリングジャーナルとキー溝は、ねじ山と同じクランプ設定で機械加工されます。すべての同心度を0.02 mm以内に保ちます。同心度が低いと、フルトルク時に振動や騒音が発生します。私たちは最初からその問題を避けます。

4. ケースの深さは、モジュールのサイズに応じて 0.8 mm ～ 1.5 mm の間で制御されます。浅すぎると糸の摩耗が早くなります。深すぎると芯がもろくなります。当社の熱処理ログはバッチごとに保存されます。

5. すべてのシャフトは梱包前に真直度と振れを検査します。レーザーマイクロメーターとダイヤルインジケーターを使用しております。 300mmあたり0.03mm以上曲げるとやり直しになります。例外はありません。曲がったシャフトはベアリングをダメにします。

応用

1. 重量コンベア用の産業用ギアボックス – これらは安定した高トルクで長時間稼働します。当社のギアボックス用高トルク ウォーム ギア シャフトは、ねじ山プロファイルを無傷に保ち、熱の蓄積を防ぎます。交換のために予期せぬ停止が発生することはありません。コンベアラインは動き続けます。

2. 工作機械送りドライブ – ここでは精度が重要です。滑らかなグランドスレッドにより、バックラッシュドリフトのない安定した位置決めが可能になります。 CNC マシンやフライステーブルは、大きな切削負荷がかかっても正確に動きます。

3. ギアボックスを持ち上げて巻き上げる – 安全性は非常に重要です。シングルスタートウォームシャフトのセルフロック特性により、モーター停止時に負荷が保持されます。硬化したねじ山は、最大定格トルクでの頻繁な起動と停止による摩耗に耐えます。

4. ミキサーと撹拌機 – これらは、厚い材料からの反転荷重や衝撃にさらされます。当社の完全硬化バージョンは、ひび割れすることなくねじれの力に耐えます。ミックスが硬くなったりダマになったりしても、シャフトはスムーズに回転し続けます。

5. 農業機器の駆動 – ここでは、ほこり、汚れ、温度の変動は正常です。シールドベアリングを備えた高トルクウォームシャフトは、これらの過酷な条件に対処します。頻繁に再構築することなく、穀物オーガーや肥料散布機に信頼性の高い動力伝達が得られます。

制作内容

1. ギアボックス用高トルクウォームギアシャフトの材質は、肌焼きバージョンの場合は 20CrMnTi、貫通焼き入れバージョンの場合は 42CrMo4 です。

2. ケースの深さは、モジュールのサイズに応じて 0.8 ～ 1.5 mm になります。ねじ精度は DIN 3975 のグレード 6 に適合します。

3. 逃げ面の表面粗さはRa0.4μm以上です。真直度は300mmあたり0.03mmに抑えられています。

4. 直径は12 mmから100 mmまで利用可能です。

5. 1 ～ 8 のモジュール。シングルスタートまたはマルチスタートスレッド。左手または右手の向き。

6. ベアリングジャーナルは、h6 または g6 公差に研磨されます。

7. キー溝は DIN 6885 規格に準拠してカットされています。

8. 各シャフトは梱包前にレーザーマイクロメーターとダイヤルインジケーターで検査されます。硬さ試験成績書と寸法検査表が付属します。

9. 両端に中央の穴を開けます。すべてのエッジは面取りされています。防錆油を塗布しシュリンク包装して発送致します。

10. カスタム長さは金型費用なしで利用可能です。
