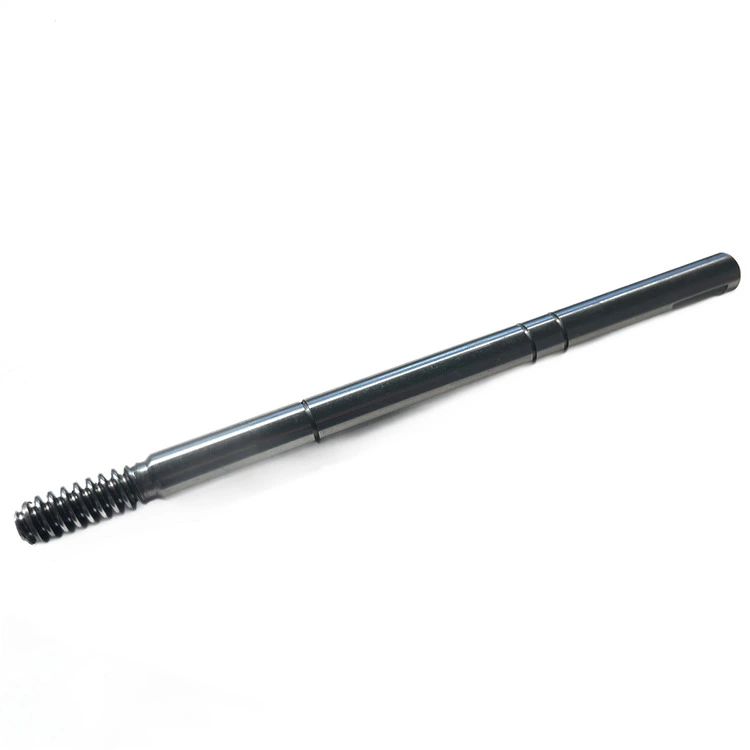

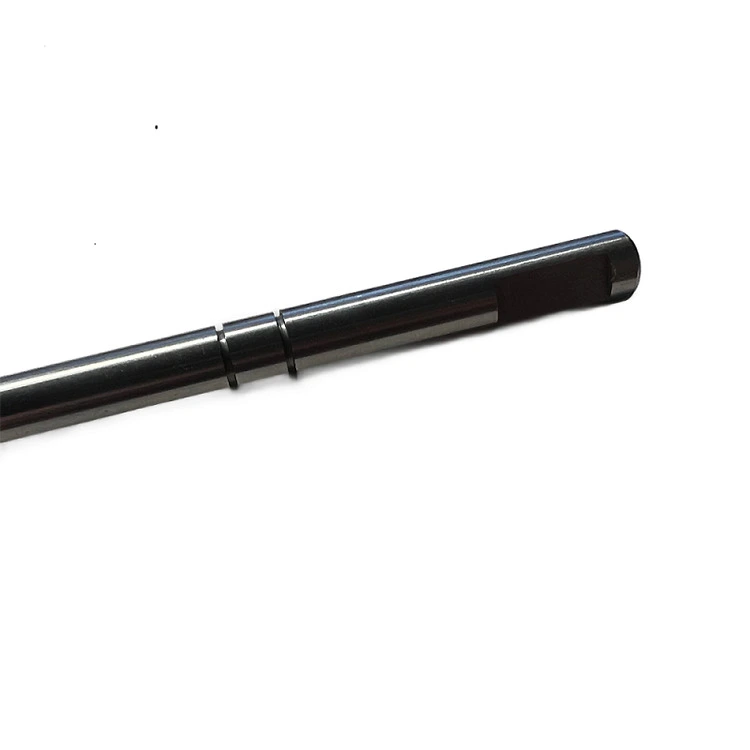

ウォーム減速機用高強度ウォームシャフト

Qimao Metal メーカーのウォームギア減速機用高強度ウォーム シャフトには、ブロンズまたはプラスチックのウォーム ホイールを使用できます。直径は12mmから120mmまで。 1 ～ 8 のモジュール。シングルまたはダブルスタートのスレッド。また、キー溝、スナップリングの溝、またはドリル端を追加することもできます。派手なパッケージや誇張した主張はありません。減速機に最大負荷がかかったときにもまっすぐな状態を保ち、動作を続けるウォーム シャフトです。

1. Qimao Metal メーカーが生産するウォームギア減速機用のウォームシャフトは、切断前に内部亀裂がないか超音波検査されています。

2. 次にシャフトを回転させ、ホブまたは CNC 旋盤を使用してねじを切り、熱処理に送ります。浸炭深さはモジュールサイズに応じて0.8～1.5mmです。

3. 硬化後、DIN 3975 に基づく精度クラス 6 または 7 を達成するために、ベアリング ジャーナルとねじ山プロファイルを研削します。

4. 歯面の表面粗さはRa0.4μm以上です。端はセンタードリル加工されており、簡単に取り付けられます。

5. また、すべてのエッジを手作業でバリ取りします。小さなタッチですが、組み立て中にシールが切れるのを防ぎます。

すべてのシャフトには硬さ試験報告書と寸法検査シートが付属します。力を入れたりシムを調整したりすることなく、ウォームギア減速機に適合する信頼性の高いウォームシャフトが得られます。

製品パラメータ（仕様）

製品の特徴

1. ウォームギア減速機用の高強度ウォームシャフトを42CrMo4または20CrMnTi合金鋼から作るか、カスタマイズします。減速機内の衝撃荷重に耐える芯の強さを与えます。

2. 歯の側面は 58 ～ 62 HRC に表面硬化され、コアは 30 ～ 35 HRC のままです。孔食や曲げ疲労を防ぎます。

3. ネジ山は硬化後に CNC 研磨されます。リード角を正確に保ち、​​側面を滑らかに保ちます。摩擦と熱を低減します。

4. 真直度は 300 mm あたり 0.03 mm に保たれます。梱包前にダイヤルインジケーターで確認。曲がったシャフトは出荷されません。

5. シングルスタートまたはマルチスタートねじが利用可能です。左勝手・右勝手も可能です。減速機の設計に適合します。

応用

1. コンベヤ用の工業用減速機 – 中程度の負荷と頻繁な始動下でのねじの摩耗を防ぎます。突然の詰まりを起こさずにベルトを動かし続けます。

2. リフトおよび巻上装置 – 電源がオフの場合でもセルフロック機能により負荷が保持されます。ウォーム ギア減速機用製品の高強度ウォーム シャフトは、硬化したネジ山により、突然の停止による衝撃に耐えます。

3. 自動梱包機 – アースネジにより、ギアボックス内の熱の蓄積が軽減されます。オイルの寿命が長くなり、メンテナンスの停止が少なくなります。

4. 食品加工コンベヤー – ステンレスバージョンは錆や洗浄薬品に耐性があります。滑らかな側面により、破片を簡単に洗い流すことができます。

5. ソーラートラッカーアクチュエーター – 硬化またはステンレスシャフトは、雨、ほこり、温度の変動に耐えます。パネルの回転も焼き付きがなくスムーズに回転します。

私たちを選ぶ理由

私たち Qimao 金属メーカーのすべての製品については、原材料だけでなく、ウォーム ギア減速機用の高強度ウォーム シャフトも保管しています。 6 種類の一般的な直径と 3 種類の鋼種を在庫しています。したがって、通常の注文は 10 ～ 12 営業日で発送されます。簡単な端面加工であれば金型代はかかりません。また、特別な穴あけが必要でない限り、カスタムの長さに対して追加料金はかかりません。

手動チェックは引き続き許可されます。各ウォーム シャフトは良好な照明の下で目視検査されます。出荷前にマスターギヤとのサンプル歯当たりチェックも行っております。接触パターンがおかしい場合は、バッチがやり直しになります。

大量注文の場合は、防錆油を塗布し、各シャフトを個別にシュリンク包装することもできます。トレーサビリティのために、部品番号または当社のヒートコードをレーザーマーキングしてリクエストすることもできます。テストレポートを非表示にしたり、基本的な証明書に料金を請求したりすることはありません。
