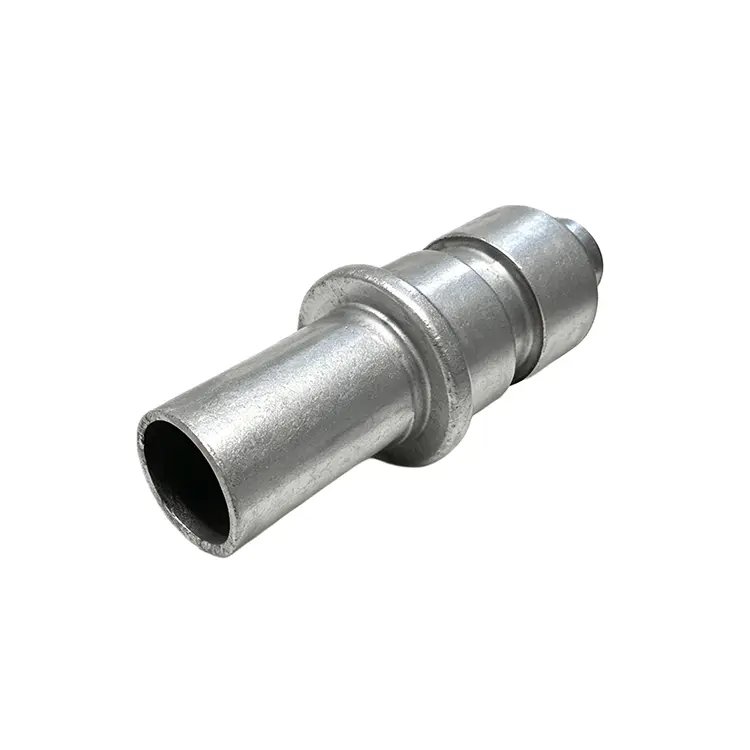

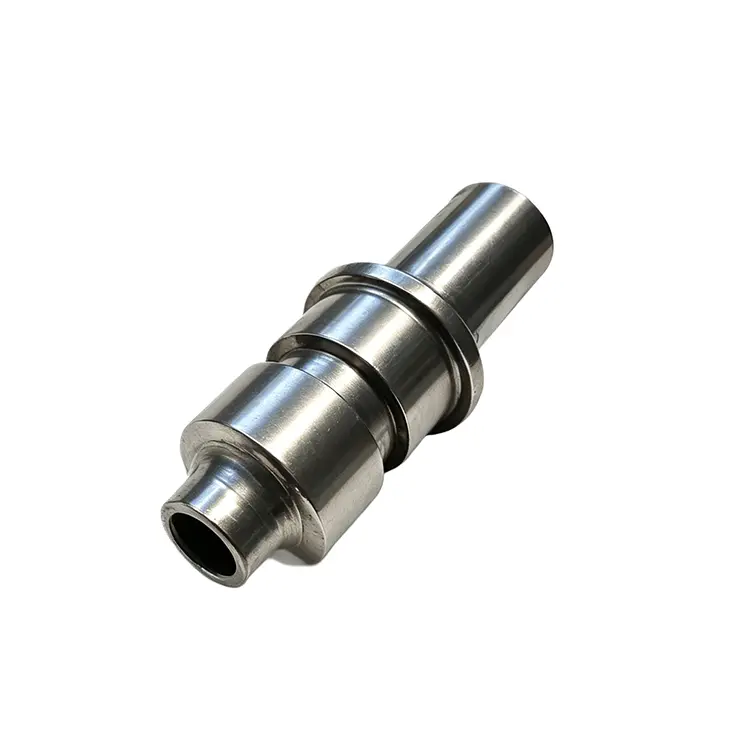

ボルトフランジジョイント用貫通穴付きフランジ付き中空スリーブ

Qimao Metal Maker のボルト締めフランジ ジョイント用のスルーホール付きフランジ付き中空スリーブはそれぞれ、中実の棒材または鍛造ブランクから機械加工され、指定された場所で熱処理されます。組み立てを容易にするために、貫通穴の直径はボルトの呼び径より 1 ～ 2 mm 大きくなっています。フランジの厚さは、負荷要件に応じて 3mm ～ 15mm の範囲です。

表面オプションには、プレーン仕上げ、亜鉛メッキ、または耐薬品性のための PTFE コーティングが含まれます。トレーサビリティを確保するために、フランジ面に部品番号と材質グレードを刻印しています。寸法公差は ISO 2768-m に従いますが、ご要望に応じてそれ以上の公差も可能です。

すべてのエッジはバリ取りされています。鋭い角はありません。スリーブは、面取りされたボア端の有無にかかわらず供給できます。古いフランジ パターンを改造するための非標準ボア オフセットも提供しています。すべてのバッチには寸法レポートが含まれます。高強度グレードの硬さ試験が可能です。

製品パラメータ（仕様）

製品の特徴

• 一体型フランジ設計 - ボルト締めフランジジョイント用の貫通穴付きフランジ付き中空スリーブには、緩いワッシャーや積み重ねられたシムはありません。組み立てが速くなり、紛失する部品が少なくなります。

• 精密な貫通穴 – ボルトは簡単に滑り込みますが、中心に留まります。振動によるガタつきもありません。

• 実際の材質オプション – 炭素鋼 (1045、A36)、ステンレス (304、316)、または合金 (4140、17-4PH)。一般的なサイズを在庫しております。

• 平らなフランジ面 – 0.1mm 以内に研削します。ボルトの曲がりや片締めを防止します。

• エッジのバリ取り – 素手や手袋でも安全に扱えます。鋭い角はありません。

• カスタム長 – 10mm ～ 200mm の任意の長さ。規格外サイズでも追加料金はかかりません。

• 表面仕上げ – プレーン、亜鉛メッキ、または PTFE コーティング。オフショアまたは化学用途向けの 316 ステンレス。

• 追跡可能 – 材料グレードとバッチ番号がフランジ面に刻印されています。

応用

1. パイプラインフランジのボルトが長すぎます

当社の貫通穴付きフランジ付き中空スリーブは、ボルトを切断したりワッシャーを重ねたりする代わりに、スリーブを使用して余分なスペースを取り、ボルトで固定されたフランジジョイントに使用します。ナットは固体面に対して締め付けられます。

2. バルブアクチュエータの取り付け

バルブフランジとアクチュエーターブラケットの間のスタンドオフスペーサーとして機能します。貫通穴によりボルトの中心が保たれます。

3. 長穴付き構造用鋼

スロット幅を埋めます。ボルト頭のズレを防ぎます。フランジはスロットの端をカバーし、均等な荷重伝達を実現します。

4. 位置がずれた古いフランジを改造する

スリーブにはボルトの角度を調整する余地があります。ハンマーで叩く必要はありません。

5. ガスケット交換のための仮フランジ展開

フランジ穴をジャッキングボルトの損傷から保護します。作業後にスリーブを取り外し、通常のボルトを取り付けます。

6. 振動下の海上パイプサポート

フランジ付きの端は回転を防ぎます。貫通穴により、横に動いてもボルトの中心が保たれます。 316 ステンレスは何年も長持ちします。

7. ポンプベースプレートジャッキボルト

スリーブをベースプレートに溶接します。ジャッキングボルトをガイドし、平らな押し面を提供します。ルーズなブロックを失うことはありません。

8. PTFEライニング化学パイプ

トルクリミッターとして機能します。ライナーの潰れを防ぎます。スリーブがフランジ面に接触するまで締め付けます。

9. 重量フランジの施工位置合わせ

スリーブをレバーとして使用して、位置がずれているフランジを引き寄せます。位置合わせ後、標準ボルトと交換してください。

10. 油圧シリンダ取付金具

シリンダーフランジとブラケットの間のさまざまな隙間を埋めます。重ねワッシャーよりも見た目がすっきりします。時間が経っても緩みません。

ファクトリーアドバンテージ

ボルト締めフランジジョイント用の貫通穴付きフランジ付き中空スリーブ用の一般的な鋼およびステンレスのブランクを在庫しています。すべてのスリーブは、穴の同心性とフランジの平行度について個別に検査されます。当社は機械加工にサードパーティの下請け業者を使用せず、すべて社内で行っています。

ご要望に応じて、当社の品質チームが製造中のリアルタイムの写真を提供します。大量注文の前にサンプル加工も承ります。金属を切断した後ではなく、切断前に図面の間違いを発見できるため、多くのお客様が戻ってきます。
