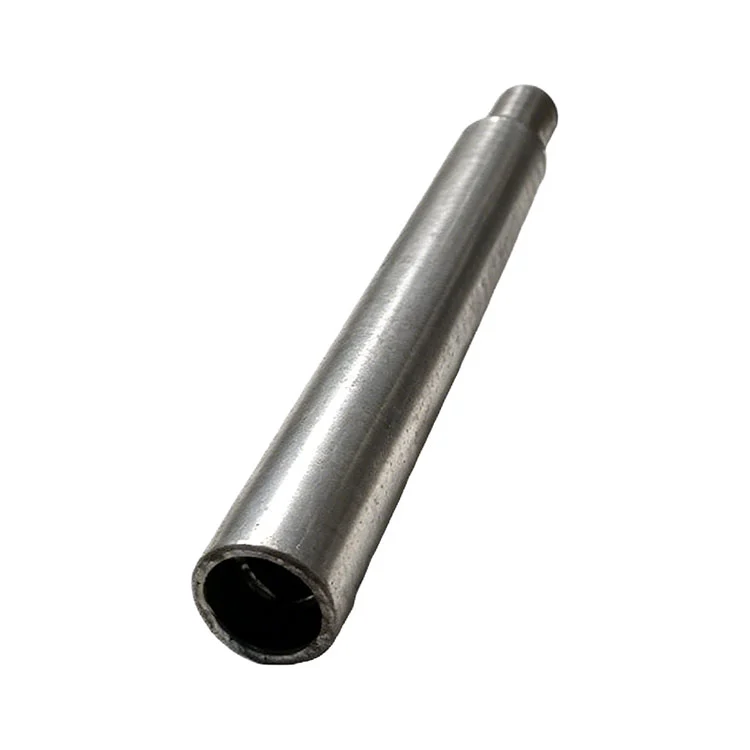

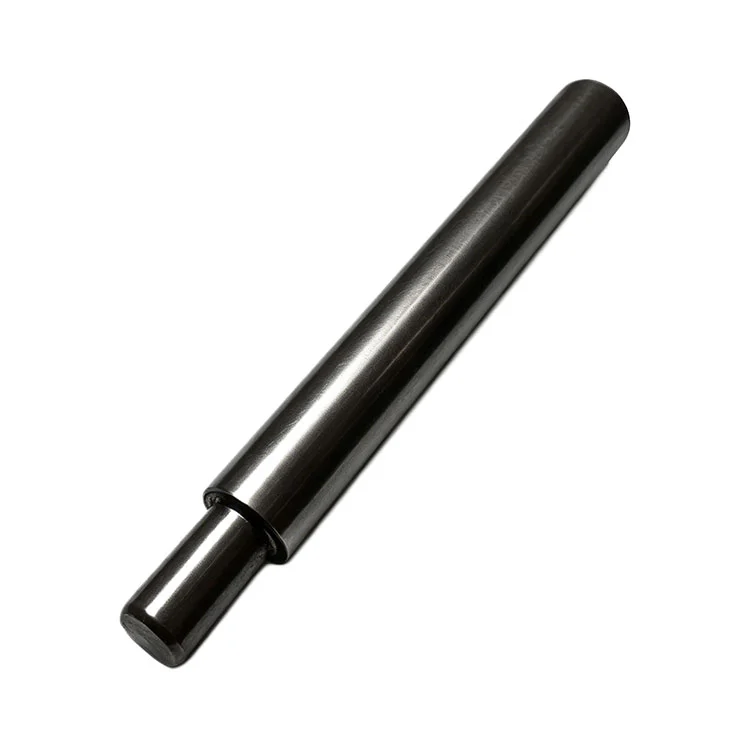

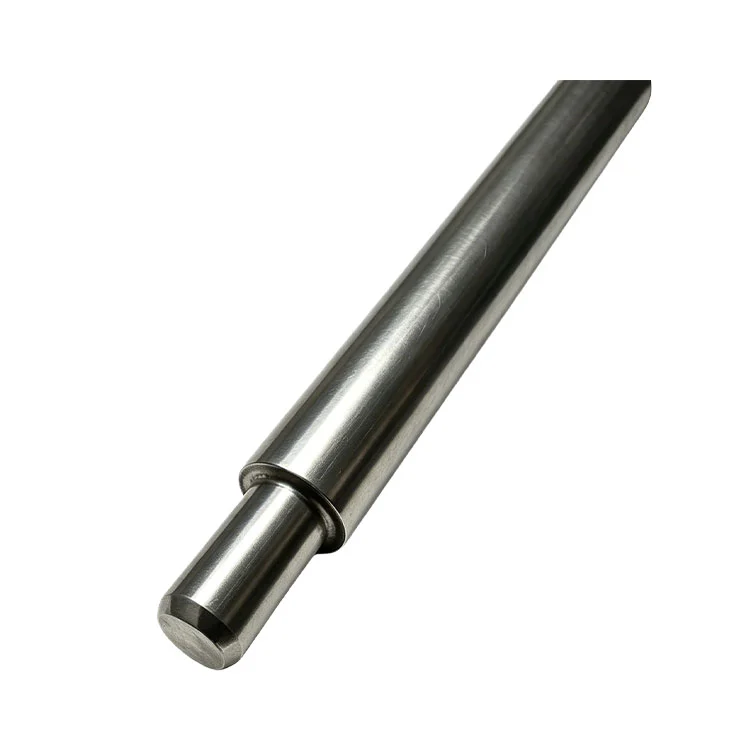

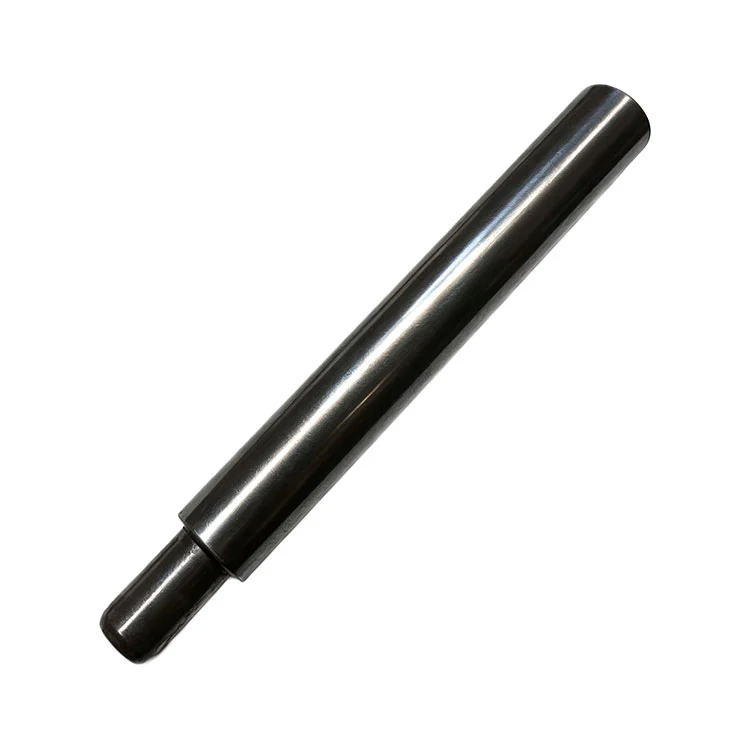

精密機械・治具用途向け冷間鍛造シャフトピン

Qimao 金属メーカーの精密機械および治具用途向けのこの冷間鍛造シャフト ピンは、棒材からの機械加工ではなく、冷間鍛造によって製造されています。このプロセスでは、20Cr や 1045 などの高級炭素鋼または合金鋼が使用されます。冷間鍛造により、ピンの形状に沿って結晶粒の流れが整えられるため、カットピンよりも優れた耐衝撃性が得られます。直径は3mmから25mm、長さは10mmから120mmの範囲です。余分な研磨を行わずに、表面仕上げは Ra 1.6 に達します。許容誤差は g6 または h6 クラスに適用されます。面取りの移行部にアンダーカットや段差マークはありません。各バッチは、内部空隙をチェックするために硬度テストとランダムなサンプル切片を取得します。堅いカートンの中に油紙で梱包されています。

治具、治具、インデックステーブル、リニアモーションガイドに最適なこのピンは、信頼性の高い位置合わせ、荷重伝達、回転安定性を実現します。冷間鍛造は切削屑を排除し、機械加工品と比較して表面硬度と耐疲労性を向上させます。

生産コストを削減し、せん断強度を高め、繰り返しのハイサイクル操作での耐用年数を延長します。

製品パラメータ（仕様）

製品の特徴

1-冷間鍛造構造により、材料の無駄がなく、木目のラインが途切れることもありません。これにより、旋削ピンと比較して高いせん断強度が得られます。

2-Qimao Metal メーカーの冷間鍛造シャフト ピンの表面は滑らかで、成形中にわずかに加工硬化され、外層の耐摩耗性が向上します。

3- 端には一貫した面取りが施されているため、治具プレートに押し込むと真っ直ぐに始まります。

4-4 番目に、ネジ加工よりも部品あたりのプロセスにかかる時間が短いため、中規模および大規模なバッチの価格が安定します。

5-直径はピンごとにほとんど変化せず、ほとんどの長さで 0.01 mm 以内です。これらの機能により、自動組立ラインでのトラブルシューティングが容易になります。

私たちの工場の利点

1. 当社ではリアルタイムの直径監視機能を備えた台湾製の冷間圧造機を稼働させています。当社の工具工場では超硬金型を社内で製造しているため、精密機械および治具用途向けの冷間鍛造シャフトピンの品質と納期を管理しています。

2. 10,000 個を超えるサイズの場合、価格は機械加工ピンより 15 ～ 20% 低く抑えられます。

3. すべてのシフトでデジタル コンパレータの初回品検査が行われます。

4. 最も一般的な 3 つの直径 (6mm、8mm、10mm) を在庫しており、同日出荷可能です。

5. エンジニアは別のオフィスではなく、フロアに常駐します。私たちはお客様の要件に合わせてあらゆる細部に焦点を当てます。

製品の使用方法:

まず、治具プレートまたは機械ハウジングの穴の直径を確認します。精密機械および治具用途の冷間鍛造シャフト ピンは、最後の 2 ミリメートルは親指の圧力で押し込む必要があります。簡単に入りすぎる場合は、穴が大きすぎます。複数のピンにわたって一貫した挿入深さを得るには、アーバー プレスの深さストップを使用します。位置決めの際は肩部がプレート面に接触するまでピンを押し込んでください。ヒンジまたはピボットの用途では、0.05mm ～ 0.10mm の軸方向クリアランスを残してください。ヘッドが平らでサポートされていない限り、冷間鍛造ピンを直接ハンマーで打ち込まないでください。固着したピンを取り外すには、ブラインド側から小さな抜き穴を開けます。油圧ロックを避けるため、潤滑には軽油のみを使用し、グリースは使用しないでください。
