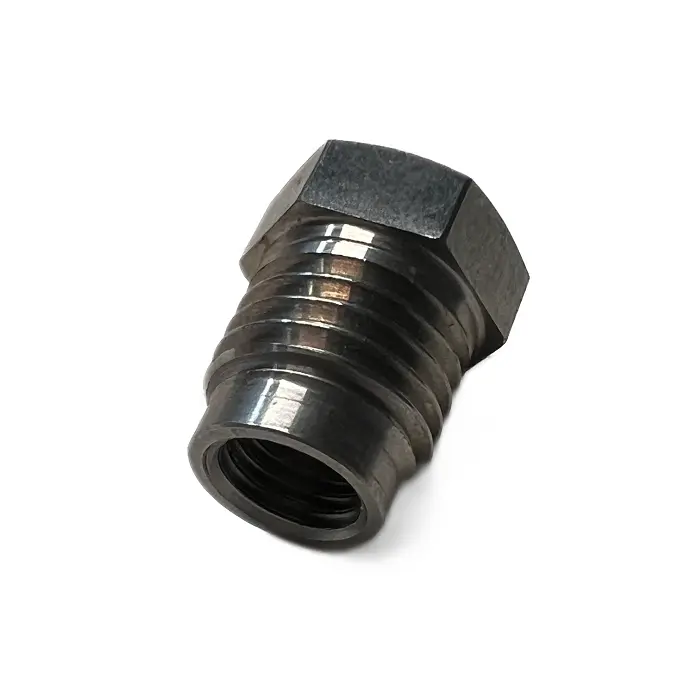

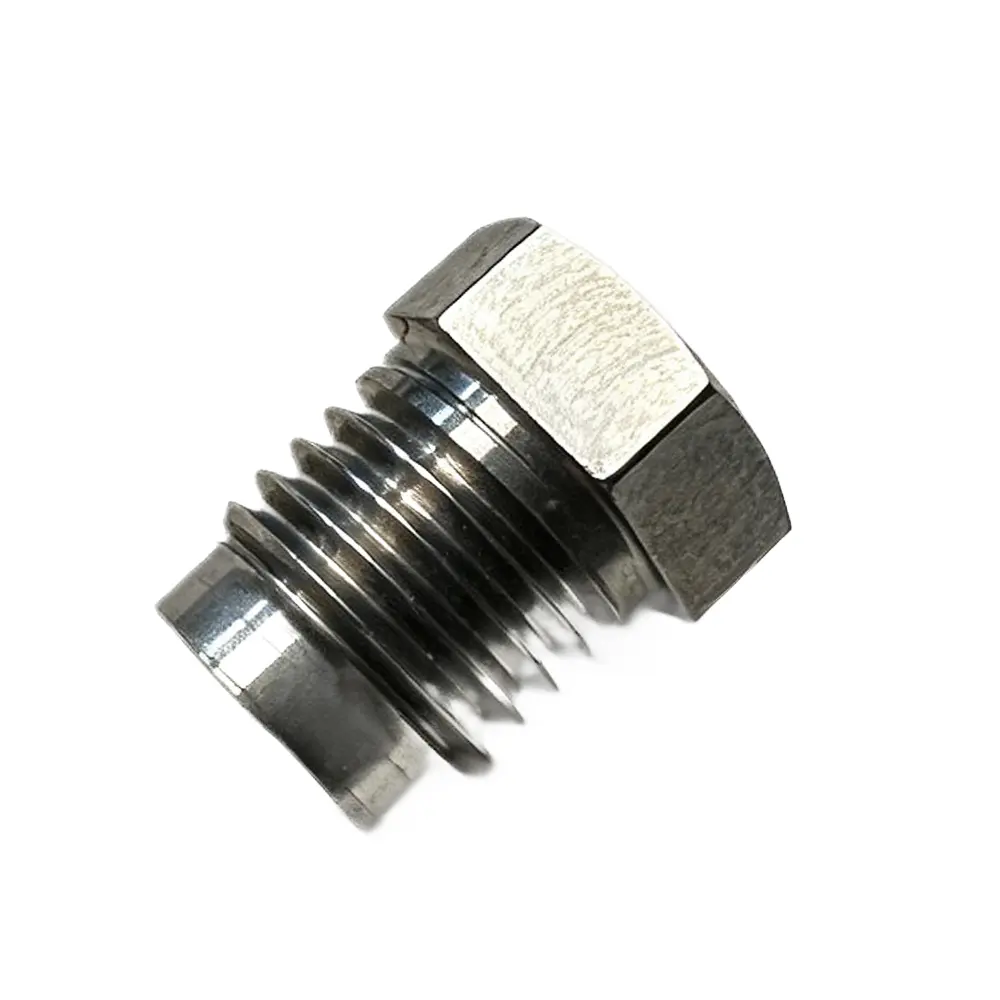

ユニバーサル雌-雄ネジアダプター

Qimao Metal Maker の耐久性のあるユニバーサル雌-雄ネジアダプターは、一端に標準化された雌 NPT または BSPP スイベルと、反対側の固定雄 NPT またはメートルテーパーネジを備えており、システムポートの性別とサイズを効果的に変更します。本体は低炭素鋼 (12L14) またはオプションの 316 ステンレスで作られており、反復トルクによるねじ山の変形を防ぐために RC 22 ～ 26 に熱処理されています。おねじは切断ではなくロール成形されるため、金属の木目の流れが維持され、機械加工のみのねじと比較して疲労耐性が 30% 向上します。寸法公差は管用テーパーねじの ASME B1.20.1 に準拠しており、レンチのかみ合いの際の六角平坦度は +/- 0.005 インチ以内に制御されます。各ユニットは、耐食性のためのブラストとオイルコーティングの前に、シールランドを検証するために 1000 PSI で工場空気テストが行​​われます。

製品パラメータ（仕様）

製品の特徴

• 双方向フロー:ユニバーサル雌-雄ネジアダプターの対称六角デザインは、入口の向きに関係なく、均等なレンチ面を提供します。

• ドライシール能力:接着された O リング溝を備えたオプションの BSPP 平行ねじにより、直線ねじにねじドープなしでシールすることができます。

• 広い圧力スペクトル:真空 (29.9 inHg) から最大 6,000 PSI までの定格があり、吸入戻りラインと高圧噴射回路の両方に適しています。

• 再利用性:転造ねじは、測定可能な磨耗を示すまでに最大 15 回の開閉サイクルに耐え、標準のカットねじアダプターを上回る性能を発揮します。

応用

• 改修プロジェクト:老朽化した射出成形機の旧式ポンプ ポートをユニバーサル雌-雄ネジ アダプタ ポートに変換します。

• モバイル機器:掘削機の補助油圧テイクオフバルブを適合させて、異なるねじ規格のアフターマーケットブレーカーツールを接続します。

• テストベンチリグ:ハードパイプを使用せずにセンサーと圧力計を迅速に交換できるため、研究開発検証のための迅速な構成変更が可能になります。

• HVAC チラー:帝国ネジ付きサービスバルブを欧州製コンプレッサー用のメートル冷却ホースにブリッジします。

• 海底ツーリング:(316L グレードの場合) 特殊なエンドエフェクターとのインターフェースのためにコンパクトな性別変更が必要な ROV マニピュレーター アームで使用されます。

制作内容

1. ユニバーサル雌-雄ネジアダプターのネジ山は、シングルポイントカットではなくトリプルロールフォーミングプロセスを経て、根元の半径が加工硬化され、インパクトレンチによる繰り返しのハンマー打撃にも剥がれることなく耐えられます。

2. めねじはスパイラルポイントタップで精密にブローチ加工されており、ねじのかみ合い深さの 75% を実現し、めねじ端が相手コンポーネントの側面全体を確実にグリップします。

3. 当社は、乾式潤滑剤として機能するリン酸マンガン化成コーティング (厚さ 8 ～ 12 ミクロン) を塗布し、ステンレス鋼マニホールドにねじ込む際のかじりを効果的に排除します。

4. すべてのシーリング テーパーは、マークル ベンチを使用して L1 手締め仕様に合わせてエアゲージされており、シーラント テープに過度に依存することなく、最初の 5 つのネジ山で金属間のシールを保証します。

5. バックアップ レンチの平坦部にはマイクロ鋸歯状のテクスチャーが加工されており、高トルク組み立て時のソケットの滑りを防ぎます。
