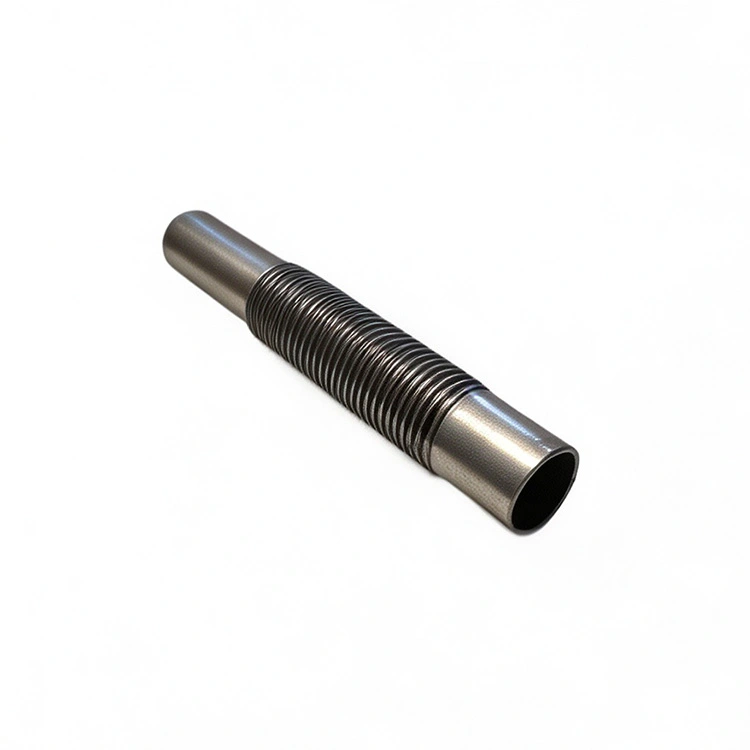

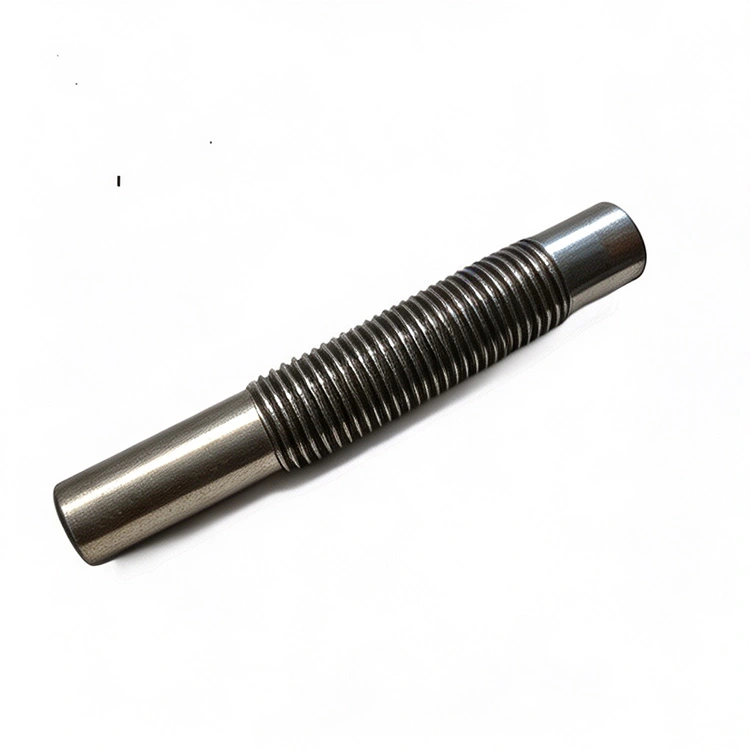

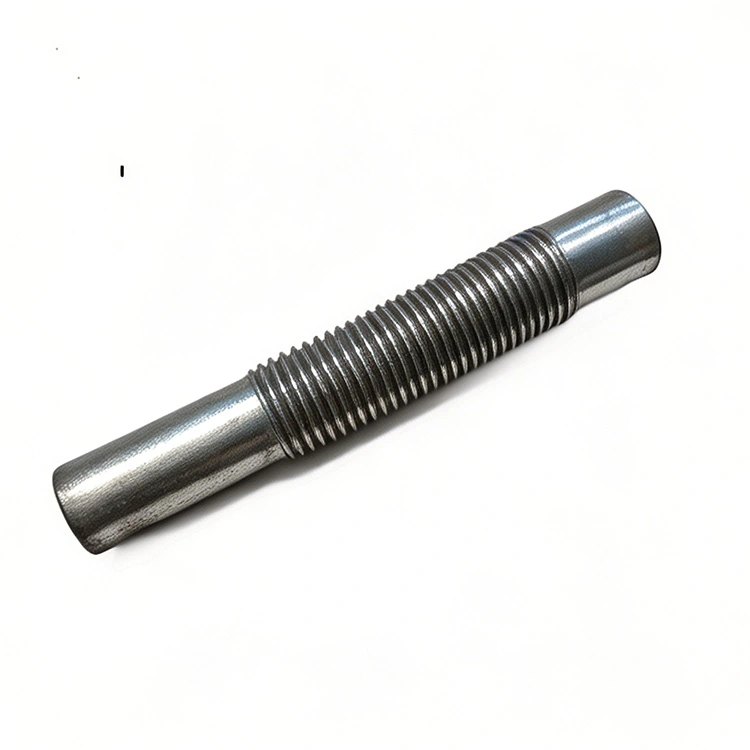

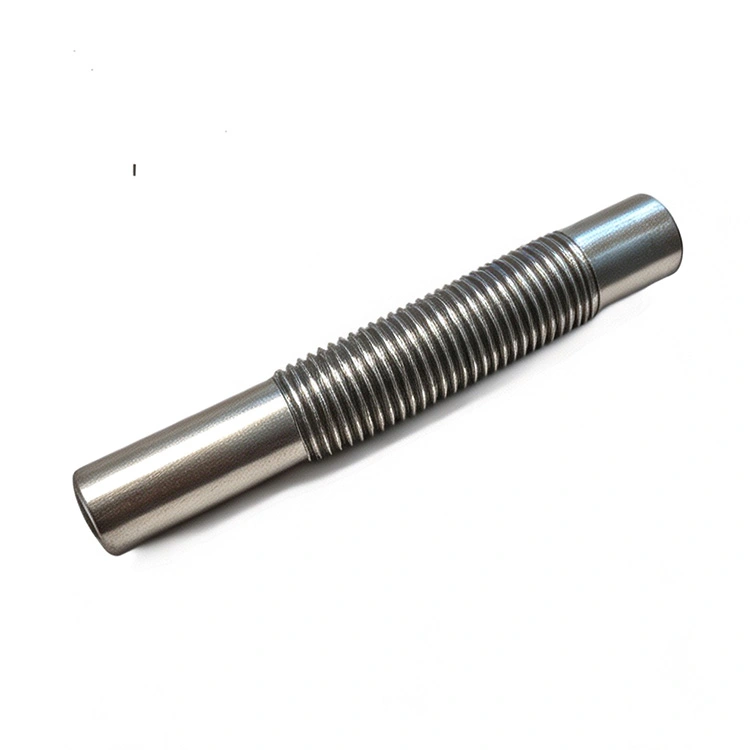

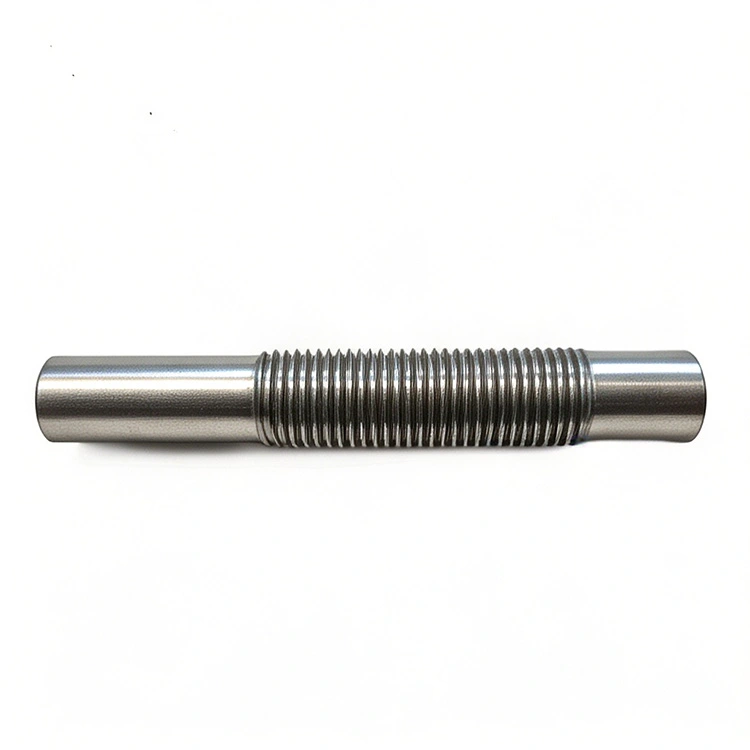

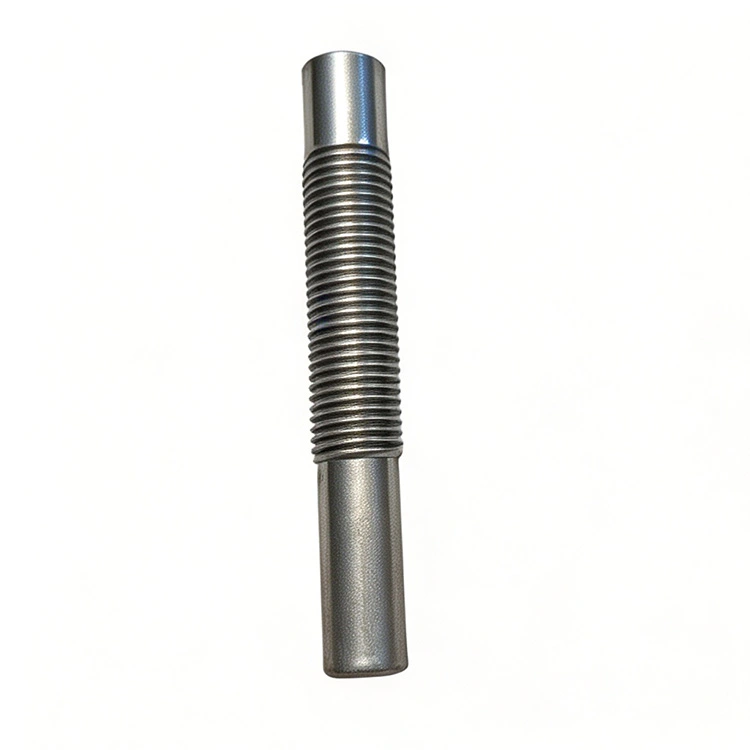

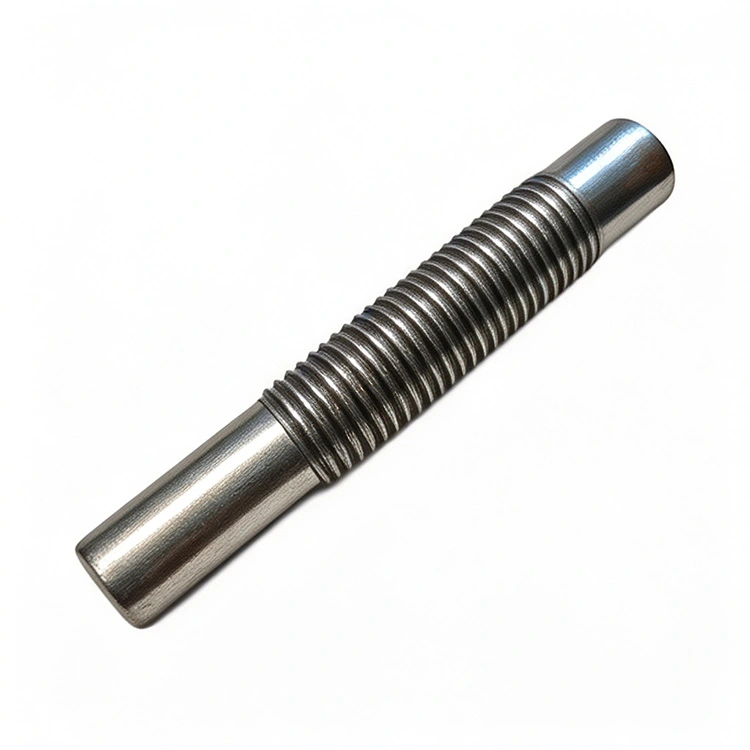

産業機器用両頭ねじボルトスタッド

中国産業機器用 Qimao Metal メーカーの両端ねじ付きボルト スタッドの寸法は、仕様に応じて ASME B1.1 統一規格または DIN 13 に従います。ダブルエンド設計とは、両側にクラス 2A ねじ山があることを意味しますが、装置の片側に浅い止まり穴があり、もう一方の側にフルナットがある場合は、両端を異なる長さに切断することができます。全長公差は200mmまでは±0.5mm、それ以上は±0.8mmとなります。ねじ山振れは、最初の 3 つのねじ山で最大 0.1mm に抑えられます。これは、ほとんどのファスナー サプライヤーが気にする基準よりも厳しい値です。ねじなしシャンクの表面仕上げは 3.2µm Ra で、公差の狭い穴を滑らせる場合にはこれが重要です。熱処理の目標は、ほとんどの合金グレードで 32 ～ 38 HRC のコア硬度ですが、延性や耐摩耗性が必要かどうかに応じて、その値を上下に変更できます。

製品パラメータ（仕様）

製品の特徴

• 産業機器向けの冷間圧造プロセスでは、両端ねじ付きボルトを切断する代わりにスタッドを使用 – 根元の周囲で粒子の流れが連続的に維持されるため、疲労寿命が約 2 倍になります

• 標準合金グレードでコア硬度が 32 ～ 38 HRC になるように熱処理されていますが、お客様のプリントに応じて調整されます。

• より厳しいねじ山振れ – 最初の 3 つのねじ山で最大 0.1mm、ほとんどのカタログスペックを約 40% 上回ります。

• ブランク中央セクションは TIR 同心度 0.2 mm 以内に留まるため、ぐらつきによるフランジ ガスケットの吹き出しが発生しません。

• 両端の長さは異なる場合があります – 片側の止まり穴の深さを教えてください。スタッドが均等に引き込まれるように、それに合わせます。

• 追跡可能なロット – すべての熱番号が記録され、ISO 監査人の要求に応じてサンプルを 2 年間保管します。

応用

• ケミカルポンプのフランジ接続 - 32 ～ 38 HRC コアは、時間の経過によるガスケットのクリープによるブリネリングに耐性があります。

• バルブ本体の修理 – 元の産業機器が使用する両端ねじボルトのスタッドのタップ穴が剥がれる場合、当社のスタッドを使用すると、バルブ全体を廃棄することなくねじインサートを取り付けることができます。

• ギアボックスの分割ライン – 緊密な同心性により、トルクアップ中に 2 つのハウジング半分の位置が維持されます。

• 熱交換器シェルカバー – リン酸塩オイルコーティングが夏季のシャットダウン時のカジリを防止します。

• コンプレッサーシリンダーヘッド – 冷間成形されたねじ山は、切断されたねじ山よりも一定の張力/圧縮サイクルに耐えます。

• プレス フレーム タイロッド – ブランクの中央セクションにより、アライメント ブッシュや位置センサー用の滑らかな表面が得られます。

ファクトリーアドバンテージ

産業機器に使用されるM24までの両頭ねじボルトスタッドを冷間成形し、その後、より大きな直径のねじ切りに切り替えます。冷間成形により、ねじ山根元の周囲で木目の流れが連続的に保たれるため、切断ねじと比較して疲労寿命が約 2 倍になります。当社のねじ転造ダイスは、滑り始めたときではなく、50,000 個ごとに交換されます。そのため、当社のねじは、不合格になることなく一貫して 6g または 2A の適合に達します。製造現場にはスタッド専用の熱処理ラインを設けているため、ボルトやピンと混同してトレーサビリティを損なうことはありません。標準直径 (M6 ～ M36) のリードタイムは 3 週間ですが、当社では一般的な長さのブランクを 200,000 個保管しているため、急ぎの注文でも 5 日で出荷できます。ほとんどのサプライヤーは資本を圧迫するため、ブランクを在庫しません。私たちがそうするのは、お客様が待つのを嫌うからです。
