ソレノイドバルブがダウンタイムを引き起こし続けるのはなぜですか?

抽象的な
バルブの固着、漏れ、または焼損が原因で生産ラインが停止するのを見たことがある人なら、「ほんの小さなコンポーネント」の実際のコストをすでに知っているでしょう。電磁弁電気制御と流体動作の交差点に位置するため、わずかな仕様の不一致が運用上の大きな問題になることを意味します。 この記事では、購入者が直面する最も一般的な問題点 (謎の故障、一貫性のない流れ、コイルの過熱、漏れ、作動音のうるささ、応答の遅さ) を詳しく説明します。 さらに、実用的な選択チェックリスト、取り付け時の安全対策、メンテナンス手順、および技術者に渡すことができるトラブルシューティング表も提供します。 注文前に失敗を繰り返さないようにするためのサプライヤーの質問リストもあります。

目次

1. 防ぐことができる顧客の問題点
2. ソレノイドバルブの仕組みをわかりやすく説明する
3. 仕様ミスを防ぐ選定チェックリスト
4. 直動式 vs パイロット操作式 vs 半直接式
5. ほとんどの失敗を防ぐインストールの詳細
6. 安定稼働のための保守計画
7. 迅速な診断のためのトラブルシューティング表
8. 購入前にサプライヤーに尋ねるべきこと
9. 寧波祁茂貿易有限公司.がバルブの選択をサポートする方法
10. よくある質問
11. 結論

概要

• 時間とお金を無駄にする主な失敗パターンを特定します。
• 「スペックシートの言語」を現実世界の意思決定に翻訳します。
• 圧力、媒体、流量のニーズに合わせて適切なバルブのタイプを選択してください。
• 清潔で、冷却され、電気的に安定した状態を保つ方法で取り付けてください。
• 簡単なスケジュールでそれを維持してください（そして「早期警告」がどのようなものかを知ってください）。
• トラブルシューティング表を使用して、ダウンタイムを短縮します。
• 品質、一貫性、サポートを明らかにするための質問をしてサプライヤーを精査します。

防ぐことができる顧客の問題点

ソレノイドバルブの問題のほとんどは、「バルブの不良」から始まるわけではありません。それらは、不明確な要件、不完全な動作データ、または設置の詳細として始まり、ひっそりと耐用年数を短縮します。 工場、機器の製造、フィールド サービスで何度も現れる問題点は次のとおりです。

• 計画外の停車:バルブが固着したり動かなくなったりして、空気圧シリンダーが凍結したり、流体ラインが詰まったりします。
• 謎の漏れ：システムが圧力を失い、メディアがシートの周りに染み出したり、アクチュエータが保持すべきときにクリープしたりする場合があります。
• コイル焼損:不適切な電圧、高い周囲温度、またはコイルのデューティ設計を超えた連続通電による過熱。
• 応答が遅い:バルブは「機能」しますが、速度が十分ではなく、タイミングのドリフト、一貫性のないサイクルタイム、または不十分なプロセス制御を引き起こします。
• 騒音と振動：チャタリングは、多くの場合、不安定な圧力、汚染、または電気リップルを示します。
• 互換性の問題:エラストマーが流体や温度に適合しないため、シールが膨張したり、亀裂が入ったり、硬化したりすることがあります。
• 紛らわしい仕様:購入者は、同じ方法で測定されていないフロー数値を比較し、なぜ実際のシステムがパフォーマンスを下回るのか疑問に思います。

ソレノイドバルブの仕組みをわかりやすく説明する

ソレノイドは電磁コイルです。通電されると、可動金属片 (プランジャー、コア、またはアーマチュアと呼ばれることが多い) を引っ張る磁場が生成されます。 その動きにより、通路が開閉したり、スプールが移動したり、圧力が誘導されてより大きな内部要素が動かされます。

• 電気入力（直流電圧または交流電圧）は機械的な動き.
• 機械的な動きは変化をもたらします流路（開閉、分流、排気、調整）。
• バルブの内部設計により、シール要素を直接動かすことができるか、それとも圧力を必要とするかが決まります。

最後の点は隠れた罠です。設計によっては、ソレノイドが単独でメインオリフィスを「強制的に開く」ことはありません。 代わりに、より小さなパイロット パスを制御し、システム圧力がほとんどの仕事を行います。これが、最小圧力要件が重要となる理由です。

仕様ミスを防ぐ選定チェックリスト

カタログを比較する前に、これらの入力をロックダウンしてください。自信を持って質問に答えることができない場合は、バルブを選択する準備ができていないことになります。まさにそのときにダウンタイムが発生します。

直動式 vs パイロット操作式 vs 半直接式

ここから、「ベンチではうまくいった」という失敗の多くが始まります。工場ではバルブがカチッと音を立て、現場では圧力条件が異なるため作動しなくなる場合があります。

• 直動型:ソレノイドの力がシール要素を直接動かします。圧力が低い場合、変動する場合、または場合によってはゼロに近い場合に最適です。
• パイロット操作:ソレノイドはパイロット経路を制御し、ライン圧力はメインエレメントの移動に役立ちます。より大きな流量に最適ですが、多くの場合、確実に動作するには最小限の圧力が必要です。
• セミダイレクト (リフト補助):優れた流量をサポートしながら、純粋なパイロット設計よりも広い圧力範囲に対応できるハイブリッド アプローチです。

ほとんどの失敗を防ぐインストールの詳細

高品質のソレノイド バルブであっても、汚れ、熱、または電気的保護を無視して設置すると、早期に故障します。 これらの手順は「あれば便利」ではなく、信頼性を制御するものです。

• メディアをフィルタリングします。微粒子がシートやスプールを傷つけ、漏れや固着の原因となります。
• 流れの方向を尊重する:多くのバルブでは、シールとパイロットの動作のために正しい入口/出口の向きが必要です。
• ウォーターハンマーと圧力スパイクを制御します。突然の圧力衝撃により、シールや内部要素が損傷する可能性があります。
• コイルを冷たく保ちます。コイルを熱源の近くに置かないでください。空気の流れを許可します。周囲のピークを計画します。
• 適切な配線とコネクタを使用してください。接続が緩んでいると、電圧降下、発熱、チャタリングが発生します。
• サージ抑制を追加します。特に DC コイルの誘導キックから制御電子機器を保護します。
• 取り付け応力を確認します。位置がずれるとボディがねじれ、内部摩擦や漏れが発生する可能性があります。

安定稼働のための保守計画

シンプルなルーチンは緊急の交換に勝ります。ここでは、ラインがダウンする前に発見できる初期の指標に焦点を当てたメンテナンス プランを示します。

迅速な診断のためのトラブルシューティング表

バルブが故障した場合、速度が重要になります。この表を使用して、推測せずに原因を絞り込みます。

購入前にサプライヤーに尋ねるべきこと

写真ではソレノイドバルブは同じように見えます。違いは、一貫性、材料、コイルの性能、サプライヤーによるアプリケーションのサポート方法に現れます。 コミットする前に次の質問をしてください。

• 操作ウィンドウ:記載されているだけでなく、私のメディアに対してどのような圧力と温度範囲が証明されていますか?
• コイルの詳細:どのような電圧オプションがあり、制御設定にはどのような保護が推奨されますか?
• シールのオプション:どのエラストマーが利用可能ですか?また、使用している液体の適合性に関するガイドラインは何ですか?
• フロー定義:流量容量はどのように記載されていますか?またその背後にある仮定は何ですか?
• 品質の一貫性:「あるバッチは良好、あるバッチは不良」という予期せぬ事態を避けるために、どのようなチェックが実行されますか?
• スペアパーツ：計画的なメンテナンスのためにコイル、シール、サービスパーツを迅速に調達できますか?
• カスタマイズ:ポート、コネクタ、電圧、または取り付けを機器のレイアウトに合わせて調整できますか?

寧波祁茂貿易有限公司.がバルブの選択をサポートする方法

チームが高流量需要、中圧システム、または圧力が変化するアプリケーションなどの複数の動作条件に対応する必要がある場合、幅広いソレノイドバルブのポートフォリオを備えたサプライヤーがあれば、選択が容易になり、リスクが軽減されます。寧波祁茂貿易有限公司は、複数のカテゴリにわたるソレノイド バルブを提供しています。これにより、機器製造者やメンテナンス チームは、すべての作業に 1 つのモデルを強制するのではなく、バルブの設計を実際の動作動作に一致させることができます。

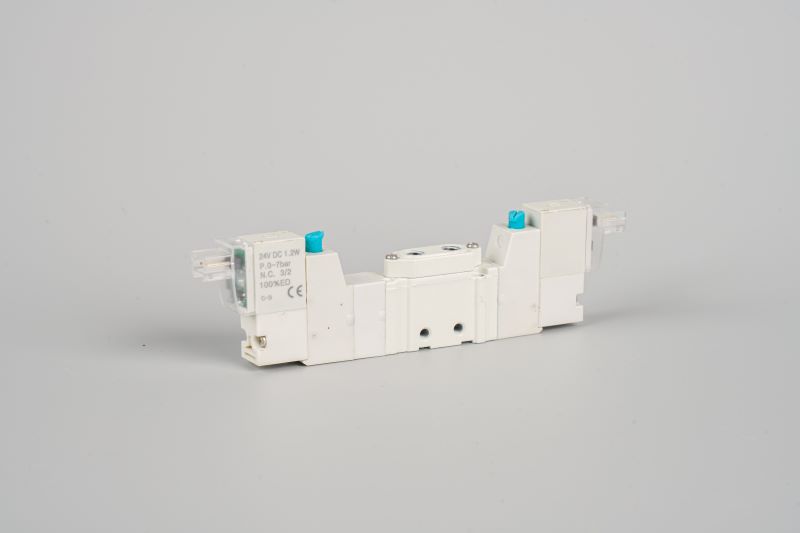

• 高流量および大オリフィスのニーズ:スループットが優先され、圧力降下を制御する必要がある場合に役立ちます。

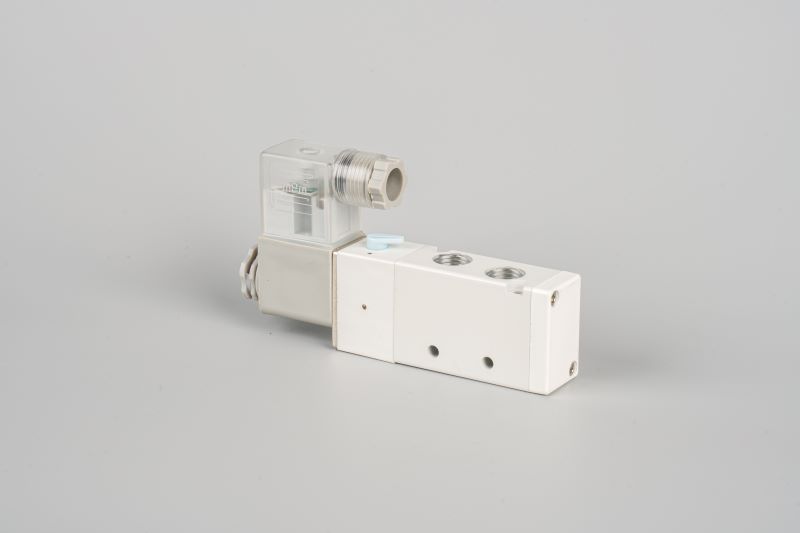

• 中圧用途:一般的な工業用圧力範囲下で安定したシールと再現性を必要とするシステムに実用的に適合します。
• セミダイレクトデザイン:純粋なパイロット操作の設計よりも幅広い圧力適応性が必要な場合に役立ちます。
• 方向制御および流体制御オプション:システムが 1 つのビルドで空気圧作動と流体切り替えにまたがる場合に役立ちます。

本当の価値は、単に「モデルが増える」だけではなく、適切な適合物への明確な道筋を示すことです。つまり、必要な動作ウィンドウと動作を定義し、そのウィンドウに自然に適合するバルブ ファミリを絞り込むことができます。

よくある質問

Q: ノーマルクローズとノーマルオープンのどちらを判断すればよいですか?
A: 停電シナリオから始めます。流れを止める方が安全な場合は、ノーマルクローズを選択してください。流量を維持する方が安全な場合 (冷却またはパージのため)、ノーマルオープンを選択します。

Q: バルブがカチッと音を立てて流れができないのはなぜですか?
A: ソレノイドは動いている可能性がありますが、主シール要素が上昇していない可能性があります。多くの場合、不十分な差圧、汚染、またはパイロット経路の遮断が原因です。

Q: 「クリーン」システムであってもソレノイドバルブにはフィルターが必要ですか?
A: はい。 「きれい」というのは相対的なものです。コンプレッサーの摩耗、パイプの破片、シールの破片、またはスケールが時間の経過とともに蓄積する可能性があります。濾過は固着や漏れに対する安価な保険です。

Q: 電圧が正しいのにコイルが過熱する原因は何ですか?
A: 高い周囲温度での継続的な通電、不十分な換気、近くの機器からの熱の浸入、または消費電流を増加させる不安定な電力はすべて、コイルの温度を上昇させる可能性があります。

Q: 騒音やビビリを軽減するにはどうすればよいですか?
A: 圧力を安定させ、負荷がかかっているコイルで正しい電圧を確認し、接続を締め、濾過を改善し、必要に応じて抑制コンポーネントを検討します。

Q: 適切な推奨事項を迅速に得るためにサプライヤーに何を送ればよいですか?
A: 媒体、圧力範囲 (最小/標準/ピーク)、温度 (媒体 + 周囲温度)、必要な機能 (NC/NO、ポート、方向)、流量/サイクル目標、および電源の詳細 (AC/DC、電圧、コネクタ)。

結論

ソレノイド バルブは、ダウンタイムを抽選する必要はありません。動作範囲を明確に定義する場合は、適切なバルブ タイプ (部品番号だけでなく) を選択してください。 汚染防止と電気的安定性を念頭に置いて設置し、簡単なメンテナンス ルーチンに従うことで、信頼性が予測可能になります。 新しいビルド用のバルブを選択する場合、または繰り返し発生する障害のトラブルシューティングを行う場合は、上記の表とチェックリストを実際の仕様とインストールのプレイブックとして使用してください。
